您現在的位置：首頁 > 節能熱水方案 > 太陽能熱水工程方案

　　太陽能熱水器是免費的清潔能源——太陽能熱水器把太陽能轉化為熱能，將水從低溫加熱到高溫度，以滿足人們在生活、生產中的熱水使用。太陽能熱水器是由集熱管、儲水箱及相關附件組成，把太陽能轉換成熱能主要依靠集熱管。集熱管受陽光照射面溫度高，集熱管背面溫度低，而管內水便產生溫差反應，利用熱水上浮冷水下沉的原理，使水產生微循環而達到所需熱水。

　　太陽能熱水器具有安全、節能、環保、經濟等許多優勢。

　　太陽能熱水工程用戶大多集中在集體或單位，熱水使用方式為集中用水，用水量較大。太陽能為無污染可再生能源，太陽能工程前景很可觀，投資回收率較高，設備折舊率較低，同時太陽能工程由于使用壽命較長無形中增加了物業的附加值，達到物業增值保值的目的，所以太陽能熱水工程是企事業單位投資的理想項目。隨著人們環境保護意識的提高以及對太陽能使用的認可，太陽能熱水工程必將迎來燦爛的明天。

東莞市浩通節能設備有限公司——太陽能熱水工程方案設計建議書

　　　　　　　　　　　　第一部份　　太陽能熱水工程價格一覽表及說明

　　　　　　　　　　　　第二部份　　太陽能熱水器產品簡介

　　　　　　　　　　　　第三部份　　太陽能熱水器與各類型熱水器經濟效益分析

　　　　　　　　　　　　第四部份　　太陽能熱水工程方案設計

　　　　　　　　　　　　第五部份　　太陽能熱水工程項目詳細

　　　　　　　　　　　　第六部份　　太陽能熱水工程方案售后服務承諾

第一部分太陽能熱水工程價格一覽表及說明

序號	項目	方案配置	工程總價 (含稅價)
1	日供熱水10噸太陽能熱水器	太陽能熱水器“50BCG”16臺（128㎡） 5噸保溫水箱2個及相關配套設施，

　　說明：

　　1、本報價為中央熱水系統全包工程價，含材料費、運費、安裝費、培訓費、設計費等全部甲方要求內容。

　　2、工程內容包括：太陽能熱水器，、循環裝置、循環管、熱水管、冷水管、各項支承基礎、全自動控制裝置、防水保護等甲方要求項目。

　　3、本方案預算不包含電控箱前電源線，箱前電源線需由甲方安裝。

　　4、所有循環水泵均選用德國威樂水泵,。

　　5、系統符合環保、消防要求，具備漏電保護裝置。

　　6、系統全自動控制兼人工控制，具備自動進補冷水、全天候定溫供熱水功能。

　　7、該熱水系統配置2個5T不銹鋼保溫水箱及128㎡太陽能集熱器。

　　8、不銹鋼板采用日本304/2B;儀表選用國產或進口優質產品。

　　9、設備布置科學合理、美觀大方。

第二部份 太陽能熱水器產品簡介

　　太陽能熱水系統主要產品有：集熱器、保溫水箱、管路、水泵、電磁閥和控制柜。

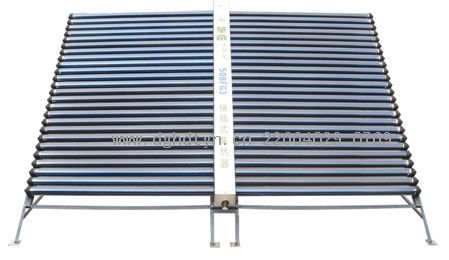

　　一、聯集管式工程機產品：

浩通太陽能聯集管式工程機產品包括ZZB8.0-50BCG,工程機集熱器支架材料使用優質彩涂菊紋鋼板，強度大，防腐性強，質量符合國家標準。多個方向采用了三角形穩定設計。集熱器真空管為橫插式，每組50支1.8米Φ58真空管，能較好地吸收太陽能。設計有6個折卸活動地角塊，便于整體的移動安裝。

　　浩通聯集管工程專用機ZZB8.0-50BCG產品是浩通太陽能事業部專為太陽能熱水工程設計生產的一款機型，這款機型取消了家用產品的大水箱，采用聯集器連接真空管，水箱內瞬時存水量減少，水溫上升快;由自然循環改為強制循環，循環更徹底,橫插式設計更有利于系統整體排水防凍。

　　ZZB8.0-50BCG產品參數表：

真空管數量（支）

真空管規格（㎜）

集熱面積（㎡）

外型尺寸（㎜）

50

Φ58×1800

8.0

3700×2000×1330

　　ZZB8.0-50BCG產品特點：

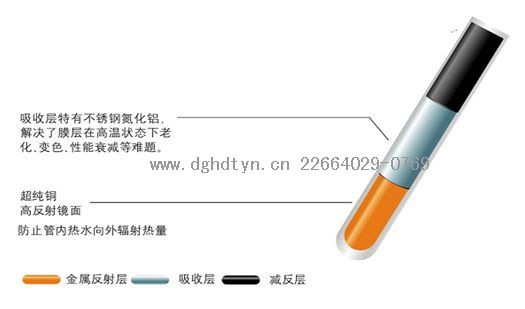

　　全玻璃三A高效真空管:

　　作為太陽能產品里的動力部分，真空管在太陽能產品里處于不可替代的核心地位，浩通使用的“三靶”鍍膜技術超能真空管，采用目前真空管鍍膜領先的“干涉鍍膜”技術，使真空管整體性能比普通真空管提高了15%。

　　浩通超能真空管技術參數：

　　材料為高硼硅特硬玻璃，吸收率≥93%;

　　發射率≤6%;

　　平熱損失≤96w/m2℃;

　　真空度低于5.0x10-3Pa;

　　空管承壓：≥0.6mpa;

　　真空管的外形尺寸φ58mm ×1800mm，采用三靶磁控濺射工藝。

　　太陽能集熱器聯接水箱：

　　集熱器水箱是冷熱水交換的場所，也是熱水輸出的起源，所接觸的水溫變化大且頻繁，再加上冷水加熱后的體積膨脹，因此對水箱選材及焊接工藝都要求很高。浩通太陽能集熱器水箱內膽選用SUS304不銹鋼板，采用高頻滾壓焊接和氬弧焊接工藝，利用急速降溫和氬氣保護的方式減少不銹鋼的氧化，并防止了晶間腐蝕。

　　太陽能集熱器支架：

集熱器支架采用靜電噴涂加工，簡潔、牢固、抗腐蝕。

　　ZZB8.0-50BCG產品各部件參數表：

部件名稱		性能參數
水箱	內 膽	材質	厚度	工藝	設計壽命
	內 膽	SUS304	0.4㎜	氬氣保護焊接	15年
	外皮	材質	厚度	工藝	設計壽命
	外皮	SUS201	0.4㎜	氬氣保護焊接	15年
	保溫	材質	厚度	工藝	密度
	保溫	聚氨酯	50㎜	高壓整體發泡	35㎏/m³
支架		材質	厚度	工藝	設計壽命
支架		SUS201	0.7㎜	氬氣保護焊接	15年
密封圈		材質	厚度	工藝	壽命
密封圈		硅膠	3㎜
螺絲		材質	厚度	工藝	壽命
螺絲		不銹鋼		車工	15年
真空管		材質	真空度	工藝	吸收率
		高硼硅玻璃	<5×10^-3	超真空濺射	>94%
		發射率	熱損	耐溫范圍	壽命
		≤6%	≤96w/m2℃	-30℃-400℃	15年以上

第三部份 太陽能熱水器與各類型熱水器經濟效益分析對比表

裝置類別項目	太陽能+電輔助（10T/天）	太陽能+空氣源輔助（10T/天）	空氣源熱水器 (10T/天)	燃油熱水爐 (10T天)
安裝投資(萬元)	7.5(僅供參考)	12(僅供參考)	6(僅供參考)	3.5(僅供參考)
使用壽命	15年以上	12年以上	12年以上	6年
每天使用天數	365天	365天	365天	365天
日產熱水量	50^．C-90^．C	50^．C-90^．C	55^．C	50^．C-90^．C
日產熱水量	10噸/天	10噸/天	10噸/天	10噸/天
燃料單價（元/Kg、Kwh)	0.8	0.8	0.8	6
熱效率	95‰	350‰	350‰	70‰
熱植	860KCAL/KW.H	860 KCAL/KW.H	860 KCAL/KW.H	10300 KCAL/KG
平均每天消耗費用(按溫升40^．C計)	360度×0.8元/度 =288元	110度×0.8元/度=88元	120度×0.8元/度=96元	54公斤×6元/公斤=324元
1年燃氣費，電費	288元×90天=25920元	88元×90天=7920元	96元×365天=35040元	324元×365天=118260元
3年運行費用 (萬元)	7.78	2.38	10.5	35.5
有無環境污染	無	無	無	有
國家政策	國務院出臺«陽光住宅計劃»大力推廣扶持	國務院出臺«陽光住宅計劃»大力推廣扶持	國務院出臺«陽光住宅計劃»大力推廣扶持	限制性發展

說明：太陽能+電輔助加熱、太陽能+加熱泵輔助加熱陰雨天溫升按30度計算.

第四部份 太陽能熱水工程設計方案（方案設計）

　　1、設計方案

設計參數 項目內容	員工宿舍樓
設計參數 項目內容	太陽能熱水器
用水方式	桶提
用水人數	400人
用水時間	定時時供熱水
日用熱水量	10噸
主機配置	50BCG太陽能工程機128㎡16臺
保溫水箱	2個5噸不銹鋼保溫水箱
陰雨天輔助加熱選擇	45KW電熱管輔助加熱

　　2、太陽能熱水器產品及參數：

　　考慮工程的經濟性、能耗，使用效果等綜合方面，本工程選用浩通牌ZZB8.0-50BCG型集熱器。

　　產品集熱性能及數量計算：

　　正常晴天條件下(日曝輻量≥16000KJ/㎡)，每㎡真空管式太陽能集熱器每天可產40℃以上熱水(以自來水基礎水溫15℃計)：春夏季100kg—120kg;秋冬季60kg—80kg;按平均78kg/㎡計算。貴單位宿舍共需太陽能集熱面積128m2,共需ZZB8.0-50BCG型集熱器16組。

　　3、太陽能熱水工程主要配套產品及性能參數：

　　⑴保溫水箱：配置2個5m3的太陽能保溫水箱。

　　⑵循環熱水泵：本套系統各配備德韓合資威樂牌的熱水循環泵。

　　⑶電磁閥：系統各配備1個電磁閥控制進冷水。

　　⑷電氣控制柜：系統各配備1臺電氣控制柜。

　　4、太陽能熱水工程系統運行原理：

　　⑴系統的保溫水箱配制和基礎定位

　　太陽能中央熱水系統配裝的不銹鋼保溫水箱均安裝在樓面上。

　　⑵系統的進冷水控制

　　太陽能中央熱水系統進冷水取消傳統的附水箱和浮球閥控制方式進水，采用時間和上、下限液位(雙液位)裝置控制進水，即每天早上7:30分系統必須進冷水，水箱液位到達上限時，系統停止進水。

　　⑶強制循環系統控制

　　本套太陽能系統循環方式為溫差式強制循環，強制循環加熱系統由微電腦控制，采用可編程定時、定溫差進行交換加熱。其工作原理為：在微電腦上編程設定強制循環的工作時間(8：00-17：00)，在溫差器上編程設定工作溫差(+8℃)，在工作時間內，即當集熱器的水溫高出保溫水箱水溫8℃時，循環泵啟動運行，把水箱底部的低溫水輸送到集熱器加熱，而集熱器的高溫水被頂回水箱頂部，在交換過程中溫差回復到2℃時，循環泵停止工作。

　　溫差式強制循環系統每天根據太陽的幅射強弱，周而復始地運行，能將系統的熱效率在自然循環的基礎上提高20%。

　　〔4〕輔助加熱系統的設計

　　為保證陰雨天氣或太陽能生產的水溫達不到要求時能正常供應熱水，利用45KW電熱管輔助加熱。

　　5、電源供給要求

太陽能的電源，由甲方負責拉至樓面的太陽能的電控箱，具體位置施工時雙方協調。

第五部份 太陽能熱水工程造價匯總表

日產熱水10噸太陽能+電輔助加熱中央熱水系統報價表

全自動熱水供水系統，800支真空管集熱器面積128㎡，產熱水溫度40-90⁰C。

序號

名稱

型號規格

單位

單價（元）

數量

金額（元）

說明

太陽能熱水工程主體

集熱聯箱

Ф58*50G

個

內304食品級不銹鋼，50mm聚氨酯發泡保溫，外202不銹鋼包裝

集熱器支架

Ф58*1800*100G

套

25*25*§0.7mm不銹鋼方通氬弧焊接

不銹鋼托架

Ф58*25G

條

§0.5mm不銹鋼沖壓成型

真空集熱管

Ф58*1800

支

800

優質3A管

尾托

Ф58

個

800

ABS工程塑料

防塵密封圈

Ф58

個

800

硅膠

儲熱水箱

5 m³

個

太陽能主體造價：00元

運行控制系統

系統控制箱

TZ-40C

套

華宏

太陽能循環泵

PH-251E

臺

德國威樂

進冷水電磁閥

DN-40

個

余姚精確

BVV電線

1.0mm²

米

500

民興牌優質銅芯線

2.5mm²

米

200

信號線

0.5mm²×8芯

100

保護套管

φ25-φ30

一批

聯塑PVC管

運行控制系統造價：￥00元

太陽能循環系統

上下循環管道

DN-25

米

中山華通牌優質熱鍍鋅管

DN-32

米

DN-40

米

DN-50

米

DN-65

米

閥門、管件

一批

鍍鋅管,銅閥門配件

管道保溫

￠-32

米

泡沫預制管保溫25㎜厚，外覆0.2㎜鋁皮保護

￠-40

米

￠-50

米

￠-63

米

￠-80

米

樓面管道造價：￥ 00元

輔助加熱

優質電熱管

15KW

支

輔助加熱系統造價：￥ 00元

其它

防風固定

m²

128

角鐵,彭脹螺絲

避雷系統

一套

與樓面原有系統相連

運輸?shù)跹b費

一項

安裝費

m²

128

樓面系統

其它項目：￥00元

工程總造價：￥:00元整 (含稅) 大寫：

注：1、以上報價為不含稅價，如需發票另加6%稅點。

2、本報價包含樓面熱水系統范圍內冷熱水管及電線不含其它樓層管線。

第六部份 浩通太陽能熱水工程售后服務承諾

　　浩通太陽能熱水工程方案在行業內首先推出了“五星便利”服務標準，堅持客戶導向的原則，在安裝、使用培訓、維修等方面堅持全心全意為用戶著想的原則。

　　浩通太陽能、空氣源服務規范：

　　1、服務人員應準時上門服務，并攜帶好工具、材料和服務卡等。

　　2、服務人員應身穿浩通工作服，保持工作服的干凈、整潔，并注意個人衛生和形象;佩帶上崗證;保持良好的個人形象。

　　3、服務人員在用戶家不能吸煙、喝水、喝酒、吃飯、收受禮品，整個過程要體現浩通人員的良好形象。

　　4、服務人員應熱情、認真地為用戶服務。服務完畢，打掃現場衛生。請用戶驗收，指導用戶使用，并交代使用注意事項，請用戶簽字驗收。

　　技術培訓安排：

　　工程完工驗收合格后，為了保證用戶能熟練并正確掌握使用和正常維護方法，我公司免費對用戶相關管理和維護人員進行培訓，按使用說明書逐條講解，并示范操作，直到其能熟練并正確掌握相關管理和維護方法為止。同時將產品說明書、使用說明書、保修證書資料移交給用戶。

　　1、保修期內服務計劃：

　　1)免費保修期：

　　太陽能集熱器主機三年內免費保修，其它相關配套配置部件免費保修一年;，終身免費上門維修，每年一次免費上門安全檢測。以上保修期均以熱水器安裝驗收合格之日起計算。

　　2)保修期內，我方負責對所提供的設備整體系統維護，不再收取任何費用，但人為因素，自然因素造成的故障除外。

　　3)到用戶報障后我方保證4個小時內趕到現場進行排除故障，其他地區在24小時內趕到現場。

　　4)原則上設備的服務方式均為我方上門保修，即由我方派人員到設備使用現場維修，由此產生的一切費用免費保修內均由我方承擔。

　　2、保修期后的服務計劃：

　　1)我公司各種備品備件儲備充足，對于保修期過后的維修，我方實行終身優惠維修服務，對維修材料只收取材料工本費、人工費。

　　2)對于保修期結束后，我公司仍照常對工程作不定期的巡檢(每季不少于一次)，每年全面檢查一次。

　　3)我公司維修部對每一項工程建檔，進行電話跟蹤維修服務，隨時解決工程上的問題。

　　3、售后服務的網絡及維修技術人員情況

　　浩通綠色服務隊伍的簡介：

項目	內 容
服務品牌	浩通綠色服務隊是中國家電界與海爾五星級服務等齊名的家電服務品牌
服務人員	總部售后服務人員30人負責對全國產品質量的跟蹤服務
各代理點服務人員	各地有2-3人專門負責負責上門巡檢和維修
服務網點	全國售后服務網點3000多個
全國免費服務熱線	全國：800-830-2345
東莞浩通服務熱線	0769-22664029
回訪	所有銷售的太陽能產品在1個月之內進行回訪。
陽光巡檢	所有銷售的太陽能產品每季度提供一次上門巡檢服務
獎項和認證	售后服務符合國標企業、售后服務雙達標企業等認證和獎項
