您現在的位置：首頁 > 節能熱水方案 > 熱泵熱水工程方案

　　空氣能熱水器又稱之為空氣源熱泵，熱泵熱水器，空氣能熱泵等，是當今世界上最先進、能效比最高的熱水設備——空氣能熱泵熱水器成功地運用逆卡諾循環原理，采用電能驅動，通過傳熱工質把自然界的空氣低溫?zé)嵩粗袩o法利用的熱能有效吸收，并將吸收回來的熱能提升至可用的高品位熱能并釋放到水中的設備。在不同工況下熱泵熱水器機組每消耗1KW電能就能從低溫?zé)嵩粗形?～6KW的免費熱量，節能效果非常顯著。

　　1、沒有安裝條件的限制。2、使用安全，由于沒有電元件直接與水接觸，因此不會有漏電危險。3、節能省電，其耗電量?jī)H為普通電熱水器的1/4、燃?xì)鉄崴鞯?/3，太陽能熱水器的1/2。

　　熱泵熱水工程廣泛應用于工廠、集體員工宿舍、學校、酒店、賓館、沐足、桑拿、休閑會所、旅館招待所、醫院、別墅公寓、家庭及企業事業單位等場所，浩通公司承接各單位熱水工程方案設計，安裝和維修等一條龍服務。我們的方案以節能為目標，針對各種高耗能的供熱系統，公司也提供熱水工程改造服務，免費為客戶提供更加節能的分析方案，歡迎來電咨詢。

東莞市浩通節能設備有限公司——空氣能(源)熱泵熱水工程方案建議書

第一部分空氣能(源)熱泵熱水工程報價一覽表及說明

第二部分空氣能(源)熱泵熱水工程方案產品說明

第三部分空氣能(源)熱泵熱水工程方案經濟效益分析對比表

第四部分空氣能(源)熱泵熱水工程方案設計

第五部分空氣能(源)熱泵熱水工程主要材料說明

第六部分空氣能(源)熱泵熱水工程方案和造價詳細

第七部分空氣能(源)熱泵熱水工程方案售后服務

第一部分空氣能(源)熱泵熱水工程價格一覽表及說明

序號	項目	方案配置	工程總價 (含稅價)
1	日供熱水10噸空氣能熱水設備	美的RSJ-380/S-820V-C直熱+循環型空氣能熱泵1臺 5T保溫水箱2個及相關配套設施。
總價：壹貳叁肆伍陸柒捌玖拾元整

說明：

　　1、本報價為中央熱水系統全包工程價，含材料費、運費、安裝費、培訓費、設計費等全部甲方要求內容。

　　2、工程內容包括：熱泵機組、儲熱水箱及底座、循環裝置、循環管、熱水管、冷水管、各項支承基礎、全　　自動控制裝置、防水保護等甲方要求項目。

　　3、本方案預算不包含電控箱前電源線，箱前電源線利用現有太陽能電源

　　4、熱泵熱水機組采用廣東美的中央空調設備有限公司生產的RSJ-380/S-820型熱泵熱水器。

　　5、所有水泵均選用德國威樂水泵及國家免檢產品廣東凌霄公司水泵。

　　6、系統符合環保、消防要求，具備漏電保護裝置。

　　7、系統全自動控制兼人工控制，具備自動進補冷水、全天候定溫供熱水功能。

第二部分 空氣能(源)熱泵熱水工程方案產品說明

一、空氣能(源)熱泵熱水器介紹：

　　空氣能熱水機全名為：空氣能熱泵熱水機組（Air-Source Heat Pump Hot Water Unit ）是當今世界上開拓利用新能源最好的設備之一。

　　空氣能熱水機根據逆卡諾循環原理，機組以少量電能為驅動力，以制冷劑為載體，源源不斷地吸收空氣或自然環境中難以利用的低品位熱能（-7-43℃），轉化為高品位熱能，實現低溫?zé)崮芟蚋邷責崮艿霓D(zhuǎn)移；再將高品位熱能釋放到水中制取熱水（最高達60℃），通過熱水供應管路輸送給用戶滿足熱水供應、供暖需求。

　　美的空氣能熱水機采用目前世界上先進、安全、環保、高效的熱水生產技術，結合我國用戶的使用特點，全新開發出一系列空氣能熱水器，在進水溫度進水壓力、環境溫度等參數不斷變化的情況下，始終保證出水溫度恒定在設定值（出廠設定56℃）, 48～60℃可調。機組開啟即有高溫?zé)崴a(chǎn)生，源源不斷地流入保溫儲水箱中供用戶使用。

二、空氣能(源)熱泵系統原理

　　1、空氣能(源)熱泵系統組成

　　空氣能熱水機中央熱水系統一般由空氣能熱泵熱水機組、保溫水箱、水泵及相應的管道閥門等部分組成。而空氣能熱泵熱水機組一般由壓縮機、水側換熱器、空氣側換熱器、節流裝置、低壓儲液罐、水路調節閥等部分組成。

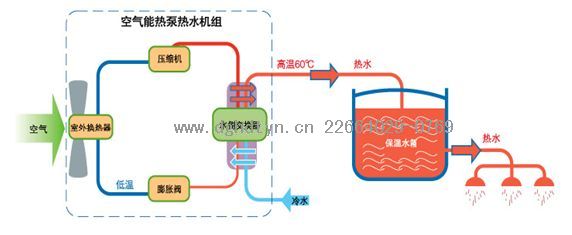

　　2、空氣能(源)熱泵系統簡圖

　　3、空氣能(源)熱泵工作原理（根據逆卡諾循環）：

　　低溫低壓制冷劑經膨脹機構節流降壓后，進入空氣交換機中蒸發吸熱，從空氣中吸收大量的熱量Q2；蒸發吸熱后的制冷劑以氣態形式進入壓縮機，被壓縮后，變成高溫高壓的制冷劑（此時制冷劑中所蘊藏的熱量分為兩部分：一部分是從空氣中吸收的熱量Q2，一部分是輸入壓縮機中的電能在壓縮制冷劑時轉化成的熱量Q1；被壓縮后的高溫高壓制冷劑進入熱交換器，將其所含熱量（Q1+Q2）釋放給進入熱換熱器中的冷水，冷水被加熱到60℃直接進入保溫水箱儲存起來供用戶使用；放熱后的制冷劑以液態形式進入膨脹機構，節流降壓......如此不間斷進行循環。

　　冷水獲得的熱量Q3=制冷劑從空氣中吸收的熱量Q2+驅動壓縮機的電能轉化成的熱量Q1，在標準工況下:Q2=3.6Q1,即消耗1 份電能,得到4.6 份的熱量。

三、空氣能(源)熱泵產品分類：

　　1、商用高溫直熱式室外機有五個基本模塊，模塊組合使用時最多可實現多臺并聯，從10KW到508KW之間多種容量組合可供選擇，標準產水量最大可達16噸/小時：

RSJ–770/S–820	RSJ–380/S–820	RSJ–300/S–820	RSJ–200/S–540V-C	RSJ–100–540V

　　2、空氣能(源)熱泵機組特點

　　熱水機組可以分為一次加熱式（即直熱式）和循環加熱式（即循環式）兩大類：

　　空氣能(源)熱泵循環加熱式機組特點：

　　▼ 主機工況不穩定、總體效率不高；

　　▼ 水箱利用率不高、及時補水能力差；

　　▼ 系統在高溫進水段壓力高，壓縮機超負荷運轉，使用壽命大大降低。

　　空氣能(源)熱泵直熱式（一次性加熱式）熱水機組特點：

　　■ 機組運轉非常穩定、總體效率高；

　　■ 輔助設備如水泵、熱水增壓泵等根據設定參數自動開停，實現最佳控制，耗電少；

　　■ 水箱利用率高：進入保溫儲水箱的水為高溫?zé)崴�，不�?huì)出現直接補冷水的現象，整個水箱中儲存的一直是高溫?zé)崴�，有效利用水箱容積（即同樣系統水箱容量可以減小）；

　　■ 及時補水能力好：用戶使用熱水時，水箱中的水位開始下降，特別是高峰用水時段，水位下降非�？臁．�(dāng)水位下降到一定位置時，機組自動開啟及時向水箱補充60℃高溫?zé)崴粫?huì)出現水箱缺水現象；

　　■ 水箱中水溫下降后的升溫效果好：在冬季氣溫較低的時候，若水箱中的熱水連續幾天沒有使用，水溫會有一定程度的下降。當水溫下降到一定程度時，機組會自動開啟通過循環管路將水箱中的水迅速加熱升溫，保證全天24小時都可提供熱水；

　　■ 冬季化霜時不會造成水溫下降：冬季化霜時，主機內有專門設計用于化霜的冷媒系統流路（獨家專利），所有循環只在主機機體內完成，不會對水箱中的水造成任何影響；

　　■ 直接使用自來水壓力，省去循環水泵耗電；

　　■降低了系統高壓壓力，使壓縮機運轉更輕松、更節能，同時延長了壓縮機的使用壽命；

　　3、空氣能(源)熱泵卓越的性能

　　與傳統熱水設備相比，空氣源中央熱水系統能效高、運行費用省、安全環保、故障率低，且不需專用機房，無需專人管理，彌補了傳統熱水設備的缺陷與不足。

　　● 設計更加人性化

可以根據實際需求設定出水溫度，設定范圍48~60℃(出廠默認為56℃)；

　　● 出水水溫恒定，使用更舒適

出水溫度設定后，機組的出水始終恒定在此設定值，不受環境溫度、自來水進水溫度、進水壓力變化的影響；重新設定后重新恒定在新的設定值；

　　● 高能效、超節能

　　獨有的節能設計，全年平均使用能效比（COP）；高達4.5，最高可達到5.7；同等能耗下單位時間內的產水量大大高于其他熱水裝置

　　● 機組運行穩定，壓縮機使用壽命長

　　靈活應用熱泵原理所獨創的冷媒系統管路設計+先進的水路設計，使機組運轉壓力始終維持在設計壓力左右，波動極小，保證系統穩定運行；有效降低系統高壓壓力，使壓縮機處于穩定負荷運轉狀態，延長壓縮機使用壽命；

　　● 空氣能(源)熱泵環保

　　空氣源熱泵熱水機組通過吸收環境中的熱量來制取熱水，與傳統型的煤、油、氣等燃燒加熱制取熱水方式相比：

　　1、無任何燃燒外排物；

　　2、對大氣及環境無任何污染；

　　3、能源消耗極低，屬于綠色環保型產品，符合目前我國能源和環保的基本政策；

　　● 空氣能(源)熱泵省錢

　　運行費用只是燃油熱水鍋爐的19%,燃?xì)鉄崴仩t的30%，電熱熱水鍋爐的25%,投資回收期短。另外，機組安裝在室外，不占有效建筑，可節省土建投資；運行附加費用少，無需燃料輸送和保管；無需復雜的維護、檢修；無需專人看管，為用戶降低管理費用；系統運行穩定，故障率低，降低了用戶的經營風險；

　　● 空氣能(源)熱泵方便

　　強大的全自動智能控制程序保證機組不需專人值守，實現無人操作。無論白天、黑夜、室內、室外，不管晴天、陰天、刮風下雨都能照常工作，全天候24小時不間斷提供56℃（出廠設定值）熱水，嚴寒的冬天機組可以自動化霜，模塊化設計，安裝方便；

　　● 空氣能(源)熱泵耐用

　　主機選用名優壓縮機（進口谷輪）、板式換熱器（丹佛斯）；機組鈑金采用五重防銹技術（除銹、去油、磷化、噴涂、烘干），經久耐用；

　　4、空氣能(源)熱泵業內領先的技術

　　★ 空氣能熱泵中央熱水機組是美的公司于2003年推出的全新產品，屬于新一代熱水供應設備，在系統性能和控制上遠遠超于國內其它任何熱泵熱水機組。

　　★ 空氣能熱泵熱水機組從用戶的根本需求出發，向用戶提供最為舒適與方便的熱水供應設備。

　　★ 空氣能熱泵熱水機組屬于熱泵熱水機組中最高檔次的產品，應用了最新科技，技術含量高，先進的恒溫恒壓控制技術、二次降壓防結冰技術、冬季化霜技術、壓縮機并聯技術、冷媒分配技術和功能齊全的系統控制技術，保證了在業界的領先地位。

　　（1）、空氣能(源)熱泵先進的壓縮機技術：

　　采用美國谷輪公司擁有獨家專利的高效、柔性渦旋式壓縮機，具有高效節能、安全、可靠等特點；

　　優化設計的渦旋壓縮機能在高冷凝溫度下可靠運行；改進壓縮機吸氣區域設計，加強電機的冷卻性能；優化設計電機保護裝置，滿足在惡劣條件下電機可靠運行；采用加強型電機，適應在高冷凝溫度下工作。

　　（2）、空氣能(源)熱泵高效的板式熱交換器

　　整機材料采用316L(超低炭不銹鋼)和釬料純銅（99.99％）焊接，設計壓力最高可到4.0Mpa,設計溫度范圍寬達-196至+200℃；

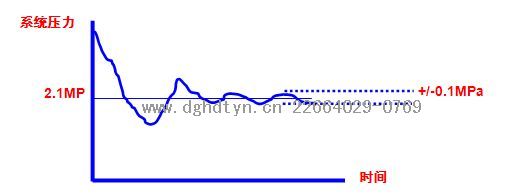

　　（3）、美的空氣能(源)熱泵首創恒溫恒壓控制技術

　　美的空氣源熱泵熱水機 組采用高精度的脈沖電子調節水閥，保證系統處于恒溫恒壓工作狀態：通過高精度電子膨脹調節水閥，時時檢測冷媒系統壓力和溫度的變化，并且根據變化自動無級調節進入機組的冷水流量，確保冷媒系統高壓側冷凝溫度的恒定，使系統壓力始終穩定在冷凝溫度對應的壓力值附近。在環境溫度-7～43℃變化范圍內，壓力浮動不會超過±0.1MPa。先進的恒溫恒壓技術同時也有效保證了壓縮機的使用壽命，機組運轉的穩定性、可靠性也大大提高；

　　通過先進的恒溫恒壓控制技術,進入機組的冷水與系統進行熱量交換后，溫度一次性達到56℃(出廠設定值,最高可設定為60℃)，出水直接進入保溫儲水箱，供用戶使用。

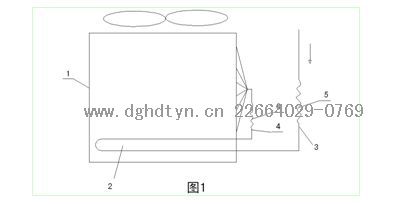

　　（4）、空氣能(源)熱泵獨創的二次降壓防結冰技術

　　一般的熱泵熱水機，一般在環境溫度為0~43℃范圍內運行，溫度較低時室外蒸發器會出現結霜現象，系統進入自動除霜狀態，將室外蒸發器上的霜融掉，從而保證室外蒸發器與環境介質進行良好的熱量交換。而當室外環境溫度低于0℃時，除霜結束后，系統進入正常制熱水狀態，此時室外蒸發器中盤管溫度很低，室外蒸發器上的凝結水在短時間內未能完全沿蒸發器上的翅片流到機組底盤排出，若機組運行時間過長，會出現室外蒸發器的底部管路結冰，下一次化霜時，底部管路上的冰已經慢慢開始融化不了，隨著機組運行時間的延長，管路上的冰越結越厚，最后會導致結冰的累積，使整個室外蒸發器都結冰。這樣不但影響機組能力（單位時間所產熱水量），而且使系統的運行參數嚴重偏離設計值，若連續運行24小時以上，壓縮機壓縮比超出極限值，嚴重影響系統的使用壽命。

　　針對此種現象，美的熱泵熱水機組在室外蒸發器最下面一路U形銅管的進口位置及出口位置分別設有節流裝置：當環境溫度低于0℃時，經過冷凝器的高溫高壓氣體變成常溫高壓液體后經節流毛細管節流降壓后，溫度約為15℃，經過室外蒸發器最下面一路U形銅管后溫度降低約5℃，再經過節流毛細管節流降壓，達到正常的一次節流效果，再進入其他管路與室外介質進行熱量交換。由于室外蒸發器最下面一路U形銅管2中的制冷劑溫度始終控制在10℃以上，所以即使在低于0℃的低溫環境下：室外蒸發器最下面一路U形銅管上不會出現節霜現象，室外蒸發器最下面一路U形銅管之外的部分，其除霜冷凝水沿蒸發器上的翅片流到機組底盤排出，在底部不會結冰。

　　（5）、先進的壓縮機壓縮比控制技術

　　獨家專利設計（專利號ZL 200420102636.9），采用在電子節流調節水閥上并接旁通水閥的結構，防止由于外在條件變化導致系統低壓壓力降低而高壓壓力不變所造成的系統壓縮比增大，從而保證壓縮機始終維持在一個合理、正常的壓縮比范圍內運轉，保證壓縮機的正常運轉，使空調系統穩定運行，這是一種設計合理，既經濟實用，又控制方便的壓縮機壓縮比的調節結構。

　　（6）、先進的除霜控制技術

　　獨家專利設計（專利號ZL 200520056197.7），專門設計的系統除霜流路，解決了在熱水機中由于系統的特殊性導致的不能使用四通閥換向除霜的問題，有效保證除霜效果。結構簡單，成本低，除霜過程控制簡單，系統穩定、可靠。

　　（7）、先進的壓縮機并聯技術

　　將美的獨有的多聯機系統中壓縮機并聯技術應用在空氣源熱泵熱水機組的設計上，確保每臺壓縮機的回氣量、油位維持平衡，保證系統運轉更加穩定、安全、可靠，即使在嚴冬地區使用也不會出現液擊現象；

　　（8）、強大的控制功能

　　外機的主控制板上裝有液晶數碼顯示管，實時顯示出水溫度、機組能力輸出等，并且可以直接點檢、查詢機組的運轉狀態，數碼管上會自動顯示故障代碼，方便查找原因；另外，將同樣的功能設置在線控器上，操作靈活、方便；并且可以實現多臺機組并聯控制，所有機組通過一個線控器實行聯控。

　　（9）、高度的可靠性能

　　◆ 多臺機組并聯使用時，其中某臺的故障不會導致整個系統停機；

　　◆ 完善的安全保護系統安裝有多種高精度傳感器進行監測，具有多種保護裝置；傳感器：排氣溫度傳感器、室外溫度傳感器、室外換熱器管溫傳感器、防凍結溫度傳感器、冷媒高壓傳感器、低壓傳感器、進水壓力傳感器、出水溫度傳感器等。保護裝置：機組具有高、低壓保護開關、啟動器故障保護、漏電保護、曲軸箱加熱器、可熔塞、壓縮機過電流保護器、壓縮機排氣壓力過高、吸氣壓力過底、內部過載繼電器、相位保護器、內置式停電瞬間啟動自動保護裝置等。以上各種保護功能均能通過手動復位，并儲存和顯示警報信息。

　　◆ 系統具有多種應急模式功能；

　　◆ 系統運行溫度寬廣（-7℃—43℃），在惡劣的條件下也能正常運行；

　　◆ 完整的自診斷功能迅速準確地發現系統內在問題；自動恢復啟動功能保證即使發生斷電后，機組也能自動恢復到先前設定的運轉模式。

第三部分 空氣能(源)熱泵熱水工程方案經濟效益分析對比表

計算條件：每天將10噸20℃的自來水加熱成60℃的生活熱水。

裝置類別項目	電熱水器（10T/天）	燃?xì)鉄崴?/span> （10T/天）	空器能熱水器（10T/天）	燃油熱水爐（10T/天）
安裝投資(萬元)	4.5(僅供參考)	4(僅供參考)	6(僅供參考)	3.5(僅供參考)
使用壽命	8年以上	5年以上	12年以上	6年
每天使用天數	365天	365天	365天	365天
日產熱水量	50^．C-90^．C	50^．C-90^．C	55^．C	50^．C-90^．C
日產熱水量	10噸/天	10噸/天	10噸/天	10噸/天
燃料單價 （元/Kg、Kwh)	0.8	8.3	0.8	5.5
熱效率	95%	80%	450%	70%
熱值	860KCAL/KW.H	8775 KCAL/KW.H	860 KCAL/KW.H	10300 KCAL/KG
平均每天消耗費用(按溫升40^．C計)	480度×0.8元/度 =384元	57×8元/公斤=456元	120度×0.8元/度=96元	54公斤×5.5元/公斤=297元
1年燃?xì)赓M(fèi)，電費	384元×365天=140160元	456元×365天=166440元	96元×365天=32120元	297元×365天=108405元
3年運行費用 (萬元)	42.05	49.93	10.51	32.52
有無環境污染	無	有	無	有
國家政策	限制性發展	限制性發展	國務院出臺«陽光住宅計劃»大力推廣扶持	限制性發展

第四部分 空氣能(源)熱泵熱水工程方案設計

一、空氣能熱泵熱水系統設計室外計算參數:

　　1、夏季室外計算干球溫度:24℃，夏季室外計算濕球溫度:18℃；

　　2、冬季室外計算干球溫度:7℃，冬季室外計算干球溫度:6℃；

　　3、東莞氣象參數：

　　　　全年平均氣溫------------------------------------23.3℃；

　　　　夏季最高氣溫（7、8月）--------------------------36.6℃；

　　　　冬季最低氣溫（1月）-----------------------------5℃；

　　4、東莞自來水最低溫度為7℃，年平均自來水溫度20℃。

二、設計依據：

　　1.《給排水設計手冊》中國建筑工業出版社，1988年第一版。

　　2.《采暖與衛生工程施工及驗收規范》GBJ242--82

　　3.《建筑采暖衛生與煤氣工程質量檢驗評定標準》GBJ302--88

　　4.《工業管道工程施工及驗收規范》GBJ50235—97

　　5.《安裝工程質量檢驗評定手冊》1990年第一版。

　　6.《管道工程安裝手冊》1987年第一版。

三、空氣能(源)熱泵熱水器工程方案

設計參數 項目?jī)?nèi)容	商務賓館
設計參數 項目?jī)?nèi)容	空氣能熱水器
用水時間	24小時供熱水
日用熱水量	10噸
主機配置	美的RSJ-380/S-580V高溫直熱+循環熱水機1臺
保溫水箱配置	5噸不銹鋼保溫水箱2個

四、空氣能(源)熱泵機組參數：

類別	項目	名稱	RSJ-380/S-820V	RSJ-200/S-540V
機組技術 性能參數	項目	熱水出水溫度	55℃	55℃
		最高出水溫度	60℃	60℃
		額定制熱量	38.5Kw	20Kw
		額定小時制熱水量	1000L/h	500L/h
		額定輸入功率	8.7Kw	4.3Kw
		噪聲	62 DB(A)	56 DB(A)
安裝條件	水路	外形尺寸	9921780893 mm	7401250740 mm
		凈質量	285Kg	140Kg
		額定水壓力	0.6－1 mpa	0.6－1 mpa
		最高水壓力	1 mpa	1 mpa
		接管管徑	DN32㎜	DN25
運行條件	電氣	電源規格	380V 3N-50/60Hz	220 V-50/60Hz
		最大輸入電流	19A	17.7A
		接地要求	≤1Ω	≤1Ω
	溫度	適用環境溫度范圍	-7～40℃	-7～40℃
能效比（COP）			在環境溫度20℃時，≥4.5

五、空氣能(源)熱泵系統流程及說明：

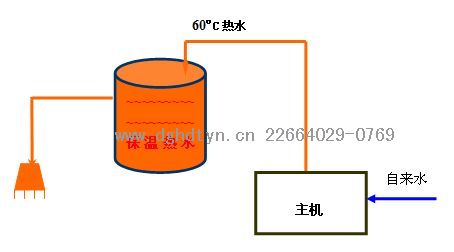

　�。ㄒ唬┟赖闹睙崾綗崴畽C(jī)加熱方式安裝示意圖

　　（二）系統說明：當保溫水箱的水位低于液位控制器的設定點時，熱泵啟動，直接補60℃熱水至水箱；當水箱水位到達液位控制高處時，熱泵停機。當用水時，熱泵水箱液位降低，熱泵重新啟動。

　�。ㄈ﹫�(chǎng)地安裝要求：設備主機安裝樓頂，配置380V三相電源（6M²電源線）至樓頂。

六、主要部件及規格

　�。ㄒ唬崴畽C(jī)組

　　1. 壓縮機：美國谷輪(原裝進口美的獨有,四管制壓縮機))

　　2. 換熱器：不銹鋼板式換熱器（丹麥丹佛斯）

　　3.電子膨脹閥：日本不二工機（原裝進口）

第五部分 空氣能(源)熱泵熱水工程主要材料說明

　　1、水箱（包括水箱、保溫、水箱支架等）

序號	項目名稱	規格或型號	品牌或材質
1	熱水箱	5m³	內δ0.8㎜進口304/2B,外δ0.5㎜不銹鋼制作
2	保溫		聚氨脂發泡保溫，厚60mm

　　2、補水裝置

序號	項目名稱	規格或型號	品牌或材質
1	缺水保護自動液位控制器	EV3	中美合資深圳華麗電器產品

　　3、電控裝置（包括漏電開關、溫度控制器、交流接觸器等）

序號	項目名稱	規格或型號	品牌或材質
1	漏電開關	DZ47CE-100-40	正泰電器產品
2	微電腦二路時控開關	LT233A	中美合資深圳華麗電器產品
3	交流接觸器	CJX系列	正泰電器產品
4	微電腦溫度控制器	LC-200A	中美合資深圳華麗電器產品
5	指示燈	Φ25	長江電器產品
6	按鈕開關	Φ25	日本松下產品
7	選擇開關	Φ25	日本松下產品

　　4、管道及保溫

序號	項目名稱	規格或型號	品牌或材質
1	管道		聯深牌優質PP-R管
2	管件		聯深牌優質PP-R管件
3	閥門		寧波產銅閥門
4	管道保溫	EPS	25㎜聚苯泡沫管套保溫 δ0.2mm高光潔度鋁合金外包裝

　　5、熱泵熱水器

序號	項目名稱	規格或型號	品牌或材質
1	熱泵熱水器	RSJ-380/S-820V高溫直熱循環熱水機	美的

第六部分 空氣能(源)熱泵熱水工程項目詳細報價

一、空氣能設備

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	高溫直熱循環式機組	美的	佛山	臺	1
1	規格:RSJ-380-820V
2	功率:8.7KW、電壓:380V
3	產水量:1000L/小時
4	48℃～60℃可調節范圍
<二>	主機支架、防震墊	水泥基礎、橡膠		套	1
<三>	DN25Y型過濾器（黃銅）	正通	溫州	套	1
1	過濾冷水中雜質
<四>	保溫水箱:4M3		東莞	個	2
1	保溫: 50㎜聚氨脂發泡保溫
2	材質：內膽為￡0.8SUS304不銹鋼、外膽為￡0.5SUS202不銹鋼
<五>	保溫水箱支架			個	2			不銹鋼方通
<六>	冷水增壓泵（PNW-175E）	WILI	北京	臺	1
1	揚程:32M流量:2.4M3/H
2	功率：0.35KW
<七>	水泵減震坐墊			套	1			橡膠
<八>	水泵防雨帽子			個	1			鍍鋅鋼板
<九>	電線及線管
1	6芯屏蔽線			米	30			國標民興牌優質銅芯線
2	6平方電線			卷	1
3	2.5平方線			卷	1
4	1平方線			卷	1
5	PVC線管、管件	聯塑	廣州	批	1
設備造價小計							00

二、運行控制智能系統

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	智能控制系統	浩通	東莞	套	1			控制器：具備有效的數字顯示，具有定時、溫度、水位、水壓回水全自動控制，且有漏電、超溫、缺水等保護裝置
<二>	熱水增壓回水泵（50GD-17）	凌霄	廣東	臺	1
1	額定揚程17M
2	額定流量:18m3/H
3	功率：1.5KW
<三>	保溫循環電磁閥			個	1
	水泵減震坐墊			套	1			橡膠
<四>	水泵防雨帽子			個	1			鍍鋅鋼板
運行控制智能系統造價小計							00

三、空氣能(源)熱泵設備連接管材、管件、閥件

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	熱水管(PP-R)							聯塑牌優質PPR熱水管壓力等級26KG
2	Φ40*5.5	聯塑	廣東	米	16
3	Φ63	聯塑	廣東	米	20
<二>	PP-R管件、閥件	聯塑	廣東	項	1			彎頭、直通、外牙直通、內牙直通、活接、球閥、三通等
<三>	樓面工程管道保溫							25㎜EPS保溫管套，0.2㎜發光鋁皮包裝
1	Φ40			米	16
2	Φ63			米	20
<四>	排氣閥、溫度表、壓力表	紅旗	天津	套	1
<五>	DN25-DN50止回閥			個	4
<六>	五金雜件			項	1
<七>	熱泵機組工程運輸安裝費			項	1
<八>	吊裝費			項	1			吊到五樓頂
熱泵設備連接管道小計							00
總計：大寫人民幣

第七部分 空氣能(源)熱泵熱水工程售后服務

　　一、服務宗旨：顧客永遠是第一位的

　　二、服務目標：顧客滿意 100 分！

　　三、服務承諾

　�。ㄒ唬┓⻊�(wù)熱線：400-8899-315

　�。ǘ┰O(shè)計：在商務洽談過程中免費指導設計方案。

　�。ㄈ┌惭b：確保經美的商用空調公司評審合格的安裝隊伍為您安裝。

　　請您監督驗收并形成為完整的客戶檔案在當?shù)貭I(yíng)銷中心存檔，確保后續服務的進行。

　　（四）產品：安裝、調試、驗收后，保修期二年。

　�。ㄎ澹┩对V：全國各地美的集團產品管理中心設有服務熱線，隨時聽候您的召喚。全國300余個服務網點，隨時為您服務。

　�。┚S修：

　　1、接到客戶通知后，“到場時間”不超過6小時；節日假期則“到場時間”不超過 12 小時，解決一般故障；較大故障可由美的公司總部 24 小時內派人到達現場處理。

　　2、嚴格按照有關規定，保修期內為您免費保修，保修期外可提供有償專業保養。

　�。ㄆ撸┡浼涸跔I(yíng)銷中心都設立配件倉庫，方便快捷；保修期內免費提供。

　�。ò耍┡嘤�(xùn)：正式驗收后,提供現場一周使用、操作培訓。

　　四、您的權利--服務的基礎

　�。ㄒ唬┌惭b結束后積極配合安裝單位驗收。驗收后，督促安裝單位完成完整的驗收?qǐng)?bào)告，并向當?shù)厣逃脽崴夹g(shù)人員要求安裝商建立完整的客戶檔案，以方便后續服務所需：請您在確認實施后才在相關報告上簽字。

　�。ǘ┓⻊�(wù)人員上門維修后，請您在您的要求得到滿意后才簽字確認。我司要求顧客服務人員按照《顧客服務管理規定》為您維修，對于違反《顧客服務管理規定》的一切行為您都有權拒絕。

　　（三）顧客可獲得安裝單位、美的商用空調特約技術服務部、美的總部技術人員三重質量保證體系的維修服務，真正后顧無憂。

您好，歡迎訪問浩通-太陽能熱水器,空氣能熱水器,空氣源熱泵熱水器官方網站！

您現在的位置：首頁 > 節能熱水方案 > 熱泵熱水工程方案

您好，歡迎訪問浩通-太陽能熱水器,空氣能熱水器,空氣源熱泵熱水器官方網站！

您現在的位置：首頁 > 節能熱水方案 > 熱泵熱水工程方案

国产精品一二三区,成人AV在线搜索,免费在线手机av,99久久日韩亚洲,av在下不卡播放,日本一区二区综合,精品熟女福利8AV,欧美在线熟妇手机观看欧美,无码淫片免费观看久久亚洲成人综合

熱泵熱水工程方案

熱水器資訊

熱水器常見問題

熱水器資料庫

聯系方式

緬甸迪威國際-18108830011
