【浩通太陽能工程聯箱(太陽能熱水器工程聯集箱)圖解】

　　浩通太陽能工程聯箱(太陽能工程聯箱，太陽能工程聯集箱，太陽能熱水器工程聯箱，太陽能熱水器工程聯集箱)分類組成及技術要求簡介

　　一、浩通太陽能工程聯箱簡介

　　太陽能工程聯箱又叫太陽能工程聯集箱 太陽能工程集熱箱。太陽能熱水工程重要的組成部分，用于收集儲存太陽能熱量。模塊式安裝。

　　太陽能工程聯箱起源于中國，并在中國市場迅猛發展，大量應用于太陽能熱水工程，近兩年被越來越多的國家太陽能熱水工程所接受，世界上百分之九十五以上的太陽能工程聯箱均產自中國市場。

　　二、浩通太陽能工程聯箱系列

　　聯箱式太陽能熱水系統，是由聯集管式集熱器陣列、儲熱水箱、輔助加熱系統、智能控制系統、管道及循環系統組合而成的，可根據需要隨意設置出水溫度、能與常規能源配合、實現24小時連續熱水供應的半即熱式太陽能熱水系統。

　　三、浩通太陽能工程聯箱工作原理

　　真空集熱管接受太陽輻射，將收集的太陽輻射能轉化為內能，即真空管獲得動能和熱能，水溫大小是內能大小形象標識，太陽能工程聯箱有豎排或橫排兩種方式，冷水在高端獲得勢能。真空管中熱水在動能作用下上升，聯箱中冷水在勢能作用下而降，這就是太陽能自然循環原理。

　　在此原理指導下，太陽能工程聯箱橫排管或豎排傳熱效率與安裝方式無關，并且不小于一定橫截面積聯想與真空管接口于傳熱效率無關。

　　當集熱器內的水溫達到設定溫度時，通過溫度傳感器、溫度控制器及電磁閥、水泵等設備，將集熱器里的熱水輸送到具有保溫功能的儲熱水箱中存儲起來，同時自動補進冷水。

　　周而復始直到當水位達到儲熱水箱上限后，溫度控制器啟動相應設備，將系統運行方式自動轉為溫差循環，使集熱器與水箱之間形成循環，繼續利用太陽輻射能量，進一步提高水箱水溫。

　　浩通太陽能經過多年研究對太陽能冷熱水自然循環原理闡述，可建立數學模型反映太陽能冷熱水自然循環規律，指導太陽能光熱產品設計與開發。例如浩通太陽能炸管不漏水工程聯箱就是在這一原理指導下完成的。

　　四、浩通太陽能工程聯箱分類

　　1.按結構分為橫雙型和豎單聯集箱。

　　2.按真空管類型分為47型和58聯集箱。

　　五、浩通太陽能工程聯箱組成

　　1-聯集箱外皮(鋁合金或不銹鋼、鍍鋅板);

　　2-聯集箱保溫層(一般為聚氨酯整體發泡);

　　3-聯集箱內膽(食品級不銹鋼SUS304/2B-0.6);

　　4-硅膠圈;

　　5-真空管太陽能集熱管;

　　6-尾座;

　　7-尾架;

　　8-配管接口

　　六、太陽能工程聯箱包裝

　　尾座單獨用氣墊膜包裝，尾座與太陽能工程聯集箱不允許有劃擦現象，配件包裝齊全，不允許有遺漏。

　　浩通太陽能工程聯箱技術參數要求

　　1、太陽能工程聯箱附件

　　浩通太陽能工程聯箱包括全玻璃真空管集熱器用聯箱及附件，其中附件包括尾架、硅膠圈、密封圈、尾座、自攻螺絲。

　　2、太陽能工程聯箱材質

　　浩通太陽能工程聯集箱的各部件材質應滿足設計及相關標準要求。

　　2.1 全玻璃真空管集熱器用聯集箱內膽材料采用食品級不銹鋼SUS304-2B-0.6。

　　2.2 全玻璃真空管集熱器用聯集箱外皮材料采用采用鋁合金、不銹鋼或鍍鋅板。

　　2.3 全玻璃真空管集熱器用聯集箱保溫材料采用聚氨酯發泡(推薦),要求保溫厚度為：≥50mm。

　　2.4 尾架采用鋁合金型材制作。

　　2.5 硅膠圈采用硅膠材料制作。

　　2.6 密封圈采用EPDM 材料制作。

　　2.7 尾座采用PBT材料制作(推薦)。

　　3、太陽能工程產品外觀質量及尺寸要求

　　3.1 外殼表面應清潔，不允許存有劃傷、硌傷現象;

　　3.2 外殼表面無腐蝕、無氧化膜脫落現象;

　　3.3 外殼左右件沖孔后累計偏差一致，但累計偏差≤1.5mm;

　　3.4 外殼左右件和上蓋配合后不允許有錯位;

　　3.5 內皮上下件沖孔后累計偏差一致，但累計偏差≤1.5mm;

　　3.6 內皮上下件折彎高度偏差一致。

　　3.7 全玻璃真空管集熱器用聯集箱外形尺寸應符合設計要求，其外形尺寸偏差±2%。

　　3.8 全玻璃真空管集熱器用聯箱根據采用真空管規格確定孔徑及孔間距，采用φ47mm全玻璃真空管的聯集箱孔間距為70mm，采用φ58mm全玻璃真空管的聯集箱孔間距為80mm。(推薦)

　　3.9 聯集箱進出水口均設為1寸外絲接口，出外皮40 mm。(推薦)

　　4、太陽能工程聯箱焊接

　　4.1 內膽直縫焊接完后不允許扭曲變形;

　　4.2 1寸絲管焊接應牢固，絲管應與內端蓋端面垂直;

　　4.3 內端蓋焊接應成飽滿的圓弧線，焊接應無焊瘤、焊縫周圍顏色不允許變黑現象。

　　5、太陽能工程聯箱發泡

　　5.1 發泡管口平整、光滑、干凈無雜物，表面不允許有空洞，無收縮現象;

　　5.2 聯箱側蓋與外殼配合緊密，聯箱側蓋與聯箱上蓋上端應平齊，并且聯箱側蓋與聯箱上蓋之間不允許有縫隙，側蓋底端與外殼配合縫隙≤1mm;

　　5.3 外殼表面應清潔，不允許存有劃傷、硌傷現象，外觀不允許有發泡料等影響外觀質量的缺陷。

　　6、太陽能工程聯集箱性能要求

　　6.1 聯箱、尾座外表面平整、無劃痕、污垢和其他缺陷。

　　6.2 聯箱內膽材料不應溶解有礙人體健康的物質，其焊接應符合GB/T12467.3的規定。

　　6.3 保溫材料耐熱應不低于120℃，導熱系數應不大于0.05 W /(m·℃)。外觀應填塞密實，無明顯收縮與隆起，不應發霉、變質或釋放污染物質。

　　6.4 密封件材料外觀應無裂痕、劃傷或發粘、老化。

　　6.5 聯箱承壓能力不小于0.06MPa。

　　6.6 聯箱的強度、剛度、悶曬、空曬、熱沖擊、淋雨、耐凍滿足《真空管型太陽能集熱器》 GBT 17581-2007的相關要求。

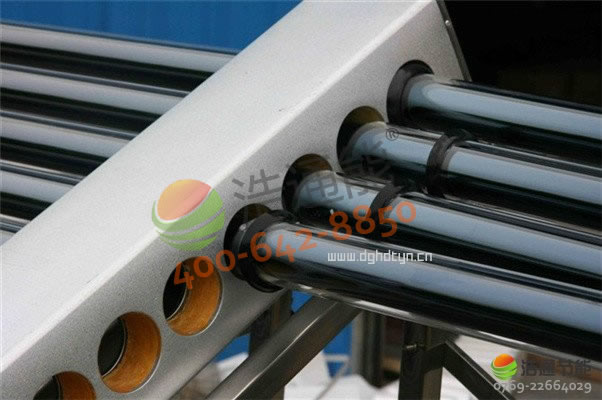

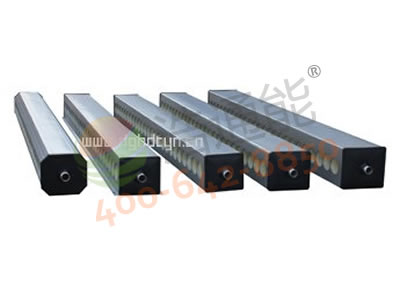

　　浩通太陽能工程聯箱(太陽能工程聯箱，太陽能工程聯集箱，太陽能熱水器工程聯箱，太陽能熱水器工程聯集箱)外觀圖片
