太陽能熱水工程常見故障和排除方法(真空管破裂|沒有水下來|水箱無法上水或上滿水|熱水不熱或熱的慢|出水壓力不夠|用熱水時放出的冷水太多)

　　太陽能熱水器的特點是三分質量七分安裝，安裝不妥當往往造成日后產生故障。太陽能熱水工程的故障70%來自電器系統，在工程中電器系統的故障主要集中在水位探頭、水泵等易于被水侵蝕和經常動作的配件，真空管熱水集熱器也易產生炸管等故障，為此應根據以上規律排除故障。太陽能熱水器本身是一個沒有運動的設備，一般很少發生故障，所以故障往往是由外部原因引起的。

　　一、真空管破裂

　　炸管是真空管熱水工程比較常見的故障。

　　1.管口高溫造成炸管

　　一般的真空管工程的真空管都是橫排的，管中一般不會存水，太陽能集熱器由水泵供水，由于各種原因(停電，停水，水壓低等)，個別時候集熱器供水不足，集熱器上部的真空管內就沒水了，極易造成干燒的現象。這時，如果陽光很強，真空管內的溫度在幾分鐘內就可能達到300℃以上，此時如果供水恢復，冷水碰到高溫的管口，就會造成管口爆裂。一般情況下，平行的管炸裂一根，水大量流出，就不會再造成新的炸管了，這稱為“太陽能的木桶效應”，此時應該提醒的是，不能再插入新的真空管。否則水位一上升，比該管位置高的管將產生新的炸裂，應該等太陽下山后一個小時，再換上新的真空管。

　　2.真空管被頂出

　　在集熱器的部分地方，水流往往不暢或太慢，造成集熱器局部汽化，使得局部壓力變大，這時就會將真空管頂出來，造成真空管落地斷裂。預防的辦法就是要克服集熱器的汽化現象，還有支架要牢固，管托要牢靠，這樣即使真空管受到瞬間的壓力，也不會被頂出來。排氣管和減壓閥的安裝都要正常，不能有不暢的現象。

　　3.真空管被吸進去

　　這種現象與汽化有關，當局部產生汽化時，如果碰到急冷，比如突然下雨。汽化的水蒸氣很快變成露水，體積驟然變小，形成局部真空現象，此時集熱器如果補水補氣不及時，就會將真空管吸進集熱水箱。如果管托不夠長，就會產生真空管尾端懸空現象，造成真空管斷裂。

　　以上故障是工程橫排真空管才會產生的故障，平板集熱器少有此故障。對于家用真空管組合的工程，由于熱水器管是豎放的，里邊會積水，這樣即使桶里沒水了，要使管中的水蒸發光，也要一兩個小時，在這段時間里，管口溫度都在100℃左右，所以這種形式的熱水工程很少發生炸管現象。了解了炸管的原因，我們可以做一些預防的措施：循環水箱設計成水不會被放光的形式，防止在循環時集熱器斷水現象;選用最好的水泵，保證集熱循環的可靠運行;采取自動保護設計，一旦集熱器溫度太高，循環水泵停止工作等。以上三種太陽能熱水工程，都要設置進排氣的功能，否則會造成集熱器的損壞。

　　同時還應給用戶一些備用的真空管，以便炸管時替換。如果考慮周到一點，可以在每一個模塊加裝一個旁路管道，一旦某個模塊出現故障，可以將它從系統中隔離，整個太陽能熱水工程仍能工作。隨著太陽能熱水工程的普及，人們克服真空管炸管的方法不斷增多，炸管現象也越來越少見了。

　　二、太陽能熱水器沒有水下來

　　太陽能熱水器沒有水下來，也是用戶經常遇到的問題。

　　1.傳感器故障

　　由水位傳感器控制水位的熱水工程，由于傳感器故障，太陽能水箱的水已經用完，但沒有輸送準確信號給控制器，造成控制器不能及時上水。此時需要重新上水。重新上水應注意真空管炸管問題，重新上水時機應該在真空管沒有被太陽空曬的情況下，一般是早上8點以前，或陰雨天，或晚上陽光離開真空管lh以上。大部分太陽能控制儀都有炸管保護功能，當太陽能水箱內部的溫度超過85℃時太陽能熱水器不上水。盡管有這個保護，但是由于破壞程度大，建議還是嚴格控制上水時間為好。

　　2.管道的問題

　　管路接口脫落或堵塞，管道凍結，噴頭閥門或水龍頭失靈等。及時排除水路故障點的故障即可。

　　3.氣堵

　　用戶熱水下水管道安裝存在反坡現象。新用戶下水管內有空氣，造成氣堵，這個故障也是常見的。首先要排出水管中的空氣，這樣就可以使用了。如果要根除這個故障必須更正水管安裝布局，糾正反坡的現象。在管道改裝之前，用戶可嘗試用如下的辦法解決氣堵。

　　如果系統裝有水泵，啟動水泵，然后逐步打開房間的各個用水的龍頭，通過水泵水的壓力將管道中的空氣排出去。如果管道中空氣較多，可能水泵的水流開關被氣頂住打不開，水泵不能啟動，將水流開關前端的活接打開，讓水流出來，再鎖上活接，水泵就能啟動了。有時是水泵強行啟動但水還是不下來，也按上面的辦法處理.水就可以下來了。

　　4.管道堵塞

　　由于用水情況比較復雜，特別在水質較差的農村和城鎮，很多時候是把河里的水直接抽到用戶自備水箱，由自備水箱供給太陽能，這種水中往往帶有泥沙和青苔。而太陽能熱水器的電磁閥進口處往往設有過濾網;有些用戶為了保證用水的質量，也在管道部件中安裝了過濾網，在這種用水環境下過濾網經常堵塞。還有經常碰到的是多層住宅頂樓水塔供水的情況，由于水塔里面積有污泥和青苔，在清洗水塔后，積在水管中的污泥和青苔屑往往將水道堵住，及時清理就可以克服這種現象。

　　三、太陽能水箱無法上水或者無法上滿水

　　1.機械進水器故障

　　機械式自動進水，采用浮球式進水閥門，如果浮球進水或是塑料件老化，都會造成自動進水故障。更換浮球或是將整個進水組件全部更換，這樣至少2年以上時間內就不會再出現此故障了。

　　2.電氣部分故障

　　對于采用控制儀控制的進水，水位傳感器失靈，電磁閥損壞或者是控制儀故障也會造成這種現象。

　　(1)水位傳感器失靈這是最常見的故障，由于水位傳感器是控制系統的眼睛，如果它出故障，控制儀不能得到準確信號，也就不會做出準確的動作。對導電式傳感器，應該更換傳感器。對浮子式傳感器，可以將它拿出來，清洗掉障礙物，就可以再使用了。該問題下節還有詳細的介紹。

　　(2)電磁閥導線接觸不良或者短路，原因是：

　�、侔惭b工在接線時，將兩根導線用絕緣膠布包在一起，往往造成絕緣層被電流擊穿，造成兩根導線短路或者兩根導線接頭處有電阻，造成電壓下降，電磁閥得不到啟動所需的電壓，無法啟動;建議兩根導線不要用膠布包成一根，而是分別包扎。

　�、趯�(dǎo)線由于沒有全部裝在電線管內，裸露部分被老鼠咬斷;或由于固定不好，電線在風中搖動，時間長了造成斷裂。

　　檢查的方法是：脫掉控制儀電磁閥接口導線，將接往小型繼電器的兩條接線短接，用萬用表R×10Ω擋測量，應為接通，如不通說明線路斷路了，應采用順藤摸瓜的辦法，找到斷路的地方。如果指針指示是通的，應斷開短接頭，用R×1K擋進一步測量，阻值應在10kΩ以上，說明正常，如果小于1kΩ，則說明線路存在局部半斷路現象。

　　(3)控制儀故障

　　太陽能工程往往采用220V的電磁閥，而控制儀的電磁閥輸出的是12V直流電源，此時要借助一個l2V的小型繼電器驅動220V的電磁閥，為此應檢查控制儀在進水狀態下電磁閥輸出端有沒有12V輸出電壓，以此來鑒別控制儀是否故障。用萬用表直流50V擋量控制儀電磁閥接線端子兩端電壓，應該在12V附近，如果沒有電壓，或者電壓很小，5V以下，則說明控制儀損壞，應更換控制儀。有些安裝工在接線時，無意中將電磁閥的兩根連線碰在一起，負載很大，造成控制儀的電磁閥端的短路，內部電路燒毀。如果控制儀沒有故障，則應檢查小型繼電器和電磁閥了。

　　(4)電磁閥損壞

　�、僭跀嚯姷那闆r下，脫下電磁閥一端的接線，用萬用表測量電磁閥接線端的電阻，應該有幾十千歐以下的電阻。如果電阻很大，達幾百千歐以上，則證明電磁閥導線斷路了，如果電阻測量正常，則應做進一步的檢查。

　�、诮油�電源，使控制儀處于進水狀態，此時在電磁閥接線端應該有180V以上的電壓，如果電磁閥沒有打開，證明電磁閥損壞，應該更換電磁閥。

　�、坌⌒屠^電器故障：小型繼電器往往是透明的，可以觀察它的觸點情況。在通電的情況下，它的觸點應該是接觸的，如果沒有接觸，說明該繼電器故障。

　　(5)水道堵塞，閥門失靈，真空管損壞或接頭損壞嚴重漏水。

　　(6)水壓太低，無法到達水箱上部或無法達到電磁閥的進水開啟壓力。

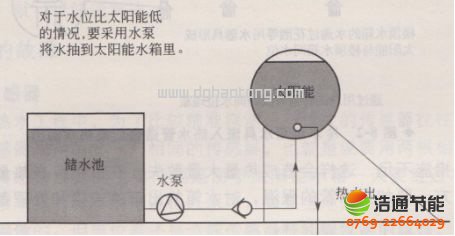

　　一般的電磁閥打開需要一定的壓力，一般是0.02MPa，自然落水高低差應大于2m，如低于這個數值，水就無法流過去了。在城鄉自建的房子和工廠宿舍樓往往建有自備水箱，水箱的水位高度應大于太陽能水箱的高度2m以上，才能通過一般的電磁閥正常供水。目前市面上還有一種無壓電磁閥，還有比較復雜的電動蝶閥，裝上就可以滿足以上供水條件。這時備用水箱的最低水位也要比太陽能水箱的最高水位高0.5m以上。如果水位高低差少于0.5m，或者自來水的壓力很小，這就要借助供水水泵來供水，水泵供水的安裝原理如圖8—1。

　　圖8-1 水泵供水的原理圖

　　四、熱水不熱或熱得慢

　　(1)遮擋和角度集熱器安裝角度偏差太大或熱水器上方有一定面積的遮擋物，造成光照不足。

　　解決的辦法是更正安裝角度，改善安裝環境。前面已經提過，太陽能熱水器的在12V附近，如果沒有電壓，或者電壓很小，5V以下，則說明控制儀損壞，應更換控制儀。有些安裝工在接線時，無意中將電磁閥的兩根連線碰在一起，負載很大，造成控制儀的電磁閥端的短路，內部電路燒毀。如果控制儀沒有故障，則應檢查小型繼電器和電磁閥了。朝向理想的應為南偏西10°，如果不能達到，逐漸向西偏也行。如果安裝朝向不對，太陽能的吸熱能力就會減弱。同時應注意，太陽能迎陽面不應有遮擋物，尤其是正面和西面，遮擋面積要小，遮擋時間越短越好。

　　(2)真空管表面灰塵覆蓋嚴重，應該及時清理灰塵。

　　(3)水質差造成管內泥沙堆積或結垢，應清洗真空管。

　　(4)未按安裝要求裝上必要的單向閥，造成熱水流失，應嚴格按要求安裝。

　　(5)控制系統故障進水不能停止或電磁閥漏水造成熱水溢出，這個問題最常見。可以修復控制系統，如果還不能克服，可以加裝機械式水位控制器，限制水箱內的水位高度使水不能溢出。

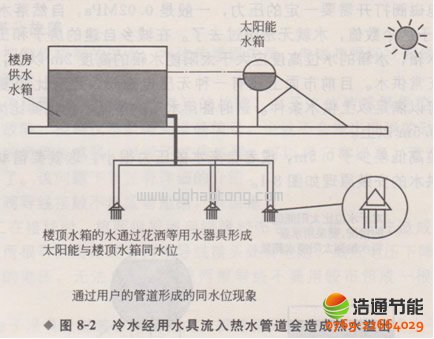

　　(6)未按安裝要求裝上必要的單向閥一旦用戶用水器具(包括電磁閥)出現內漏，就會造成冷水通過熱水管回流的現象。如果裝有單向閥，回流的水量很小，由于用戶在不斷用水，所以對系統的影響不大;如果沒有裝單向閥，冷水回流沒有阻礙，就會造成水箱水滿，水箱頂部的熱水不斷流失，用戶就會感到水不熱�；亓魇疽鈭D參考圖8-2。

　　◆圖8-2冷水經用水具流入熱水管遭會造成熱水溢出(7)保溫措施不足這樣會造成熱量大量散失;在主機存在熱量嚴重散失的地方，特別是北方，要加強水管的保溫，對水箱的出口的連接和處理都要慎重，防止熱量的散失。

　　(8)電加熱損壞和部分損壞在本章下節內容中有詳細闡述。

　　(9)空氣能熱水器在氣溫低時加熱效率下降所謂空氣能，就是用空氣中的能量把水加熱。如果氣溫較低，空氣中的能量就少了，空氣能熱水器的作用和效率就要大打折扣。一般在14℃以下，空氣能的加熱能力就會減小。原來10匹的空氣能可以制造lOt熱水，此時制造5t水還困難。這時就要及時啟動電加熱器，協助空氣能熱水器將水溫加到要求的溫度。這種現象告訴我們，在經濟許可的情況下，盡量配套較大功率的空氣能熱水器，來保證溫度較低時系統的正常運行。帶有除霜功能的空氣能熱水器就要開啟除霜功能。一般在5℃以下，空氣能熱水器就不工作了，對空氣能熱水器的這一特點要十分注意。

　　五、出水壓力不夠

　　這種現象一般出現在住在頂樓的用戶。表現在水龍頭出水很小，使用花灑時形不成水柱，采用混合水龍頭時總是出冷水不出熱水。這些情況原因是熱水水壓太小。太陽能熱水器是非承壓運行的，它的供水情況相當于屋頂水箱供水，熱水器水箱應看成另外的一個樓頂水箱，水的壓力是由太陽能水箱和用戶用水器具的高低差來決定的。高低差lOm，水的壓力增加lkgf。一般情況下，高低差5m以上的水壓就可以使用了，也就是隔一層樓就行了。如果用戶仍嫌水壓太小，可以在管道中加裝增壓水泵來解決。如果以前水壓較大，現在變小了，可能是水泵增壓系統故障。

　　六、用熱水時放出的冷水太多

　　對于新裝的太陽能工程，這種現象是由于熱水管道太長造成的。要解決這個問題就要在工程中加裝管道循環系統;如果是已經使用過的太陽能工程，則應檢查循環系統是否正常，參見下一節內容。
