太陽能熱水工程控制系統——一些常見部件的原理及使用

　　一些常用的電器

　　1.主回路的電流容量估計

　　一般的太陽能工程都安裝控制柜來集中控制工程的運作，對于不同供水量的太陽能工程，控制柜的形式基本是一樣的，其主控制儀表、元件都大概相同，區別在控制柜控制的電流大小不同。所以，在考慮控制柜方案時，要對控制柜的最大控制電流，也就是通常所說的控制柜的容量進行估算。

　　控制柜的容量主要是電加熱器的耗電量，還有空氣能熱水器的耗電量，其他的水泵的用電，儀表的用電都很小。所以主要是考慮電加熱和空氣能的耗電量，重頭還是電加熱的用電量。容量的表示可以用干瓦和電流(A)。千瓦數比較容易獲得，電流量往往要通過計算來得到，下面給出兩個經驗公式，就可以大概測算出電流的大�。�

　　(1)對于3相電流供電，電流量I3=2×主要用電功率

　　(2)對于單向電流供電，電流量I2=3×主要用電功率

　　主要用電功率=電加熱耗電功率+空氣能耗電功率

　　一般這樣估算就行了，如要進一步計算，可以參考本書第十一章的內容。

　　2、空氣開關

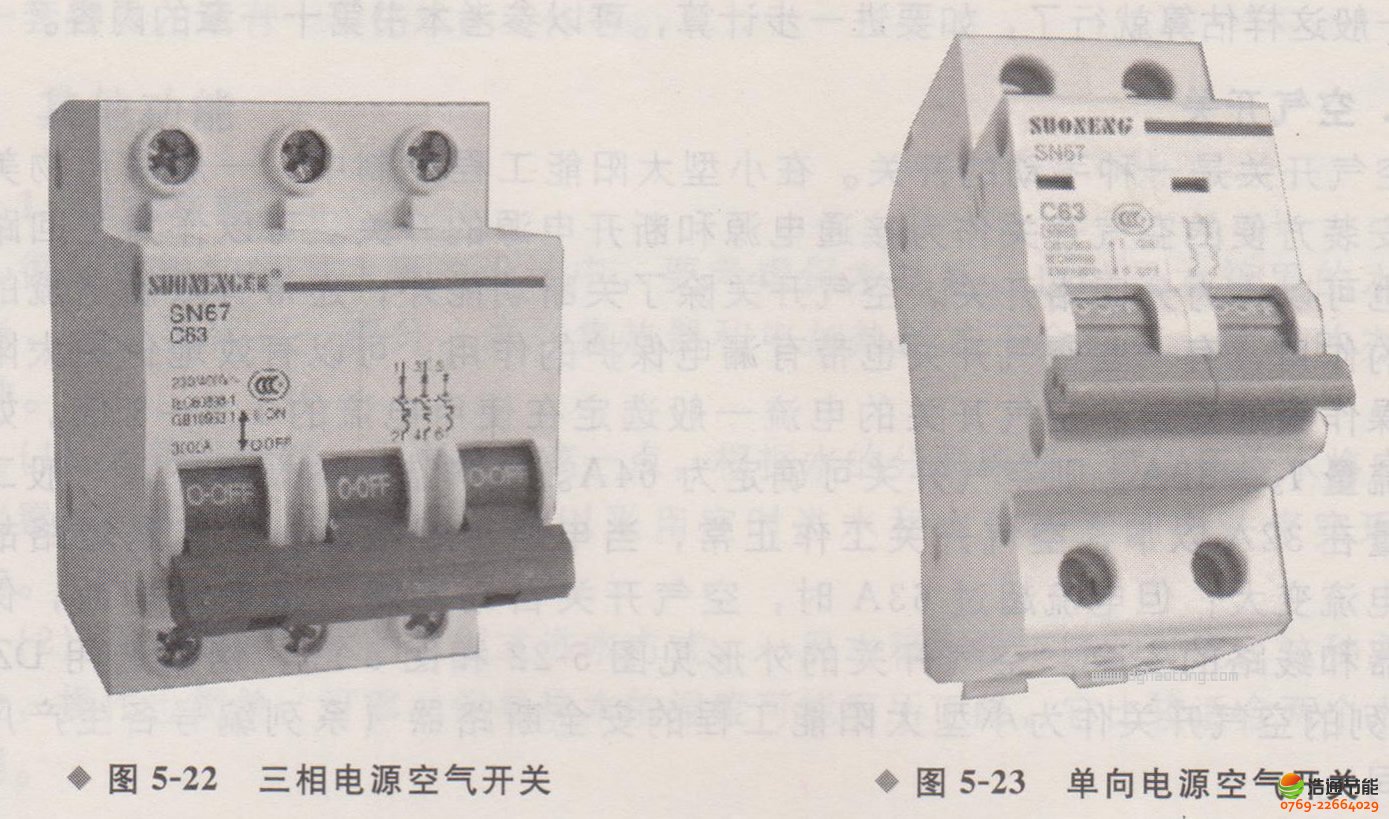

　　空氣開關是一種手動的開關。在小型太陽能工程控制中，一般采用物美價廉.安裝方便的空氣開關作為接通電源和斷開電源的開關。可以作為主回路開關，也可以作為分回路開關，空氣開關除了關斷功能外，還帶有限制電流的保險絲的作用，有一些空氣開關也帶有漏電保護的作用，可以有效地保護太陽能工程操作者的安全。空氣開關的電流一般選定在使用電流的1.5～3倍。如求得電流量I3=32A，則空氣開關可確定為64A。這樣選型的情況下，一般工程用電量在32A以下，空氣開關工作正常，當電路出現故障，尤其是短路故障時，電流變大;但電流超過63A時，空氣開關自動斷路，將電源切斷，保護用電器和線路的安全�？諝忾_(kāi)關的外形見圖5—22和圖5—23，例如選用DZ47一63系列的空氣開關作為小型太陽能工程的安全斷路器(系列編號各生產廠可能不同)。

　　常用空氣開關的容量型號見表5-1。

　　表5-1DZ47-63100系列空氣開關的主要技術參數

　　注：1.機械壽命：20000次(斷-通)。2.抗?jié)駸嵝裕?類(溫度55℃時，相對濕度為95%)。3.接線采用帶夾箍的接線端子，電纜截面可達：25mm2(63型)、50mm2(100型)。

　　3.接觸器

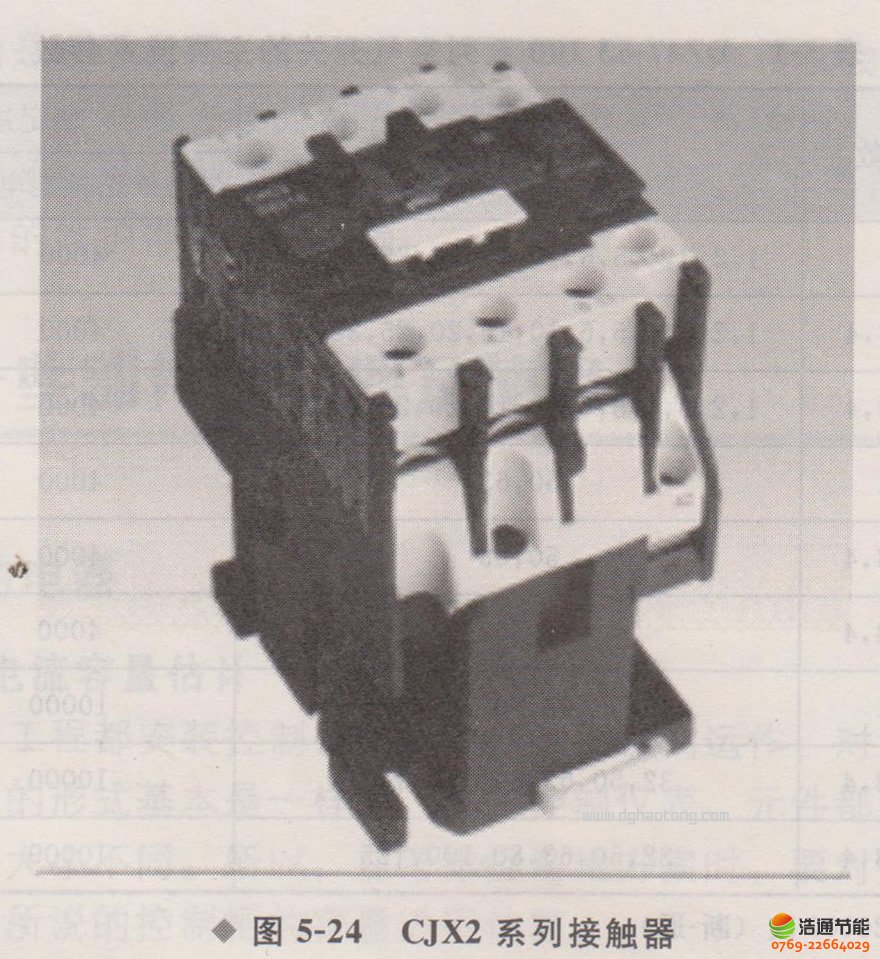

　　接觸器也是一種開關，它是自動開關，當控制器給它信號時，它就會動作，吸合，接通電源。工程中的電加熱就是由它執行接通電流的動作的。接觸器的容量要比通過的電流大一些，才能保證它的正常工作，一般選通過電流的1.3～1.5倍，太大了成本較高。一般選用CJ10\CJX2系列的接觸器為太陽能熱水工程的執行元件。見圖5-24。

　　常用CJX2接觸器容量和型號對照見表5—2。

　　4.小型繼電器

　　小型繼電器實際與接觸器一樣都是自動的電源開關，只是通過的電流小一點，一般在1OA以下，在太陽能熱水工程中，作用還是比較大的。

　　(1)作為不同供電形式的轉換開關在家用控制儀中，進水的控制通常用12V直流來控制小型的電磁閥動作、供水。但在太陽能熱水工程中，動作的電磁閥口徑比較大，一般都是220V交流供電的，還有為了提高供水速度，還要增加水泵，水泵也是220V。在這種情況下，一般采用驅動電壓直流12V(DC12V)的、接通電壓為220V(AV220V)的小型繼電器作為中間繼電器�？刂苾x驅動小型繼電器動作，接通觸點的220V的電源，再驅動水泵和大口徑的電磁閥動作，實現較大流量部件的進水功能。

　　表5—2CJX2系列交流接觸器的技術參數

　　(2)放大器功能小型的繼電器還有一個重要作用就是將控制器的驅動電流進行放大。在上面例子里，控制器的輸出電流只有6W，但一般水泵的功率都在100W以上，小型繼電器的觸點通過電流一般在5A以上，功率1000W以上，基本滿足了小型太陽能工程的需要。

　　5.加熱器

　　工程性的電加熱器功率常用的有3kW、6kW和9kW三種，適用范圍是1～20t以?xún)?nèi)的太陽能熱水工程。
