一、軍營部隊太陽能熱水工程概況及方案設計

　　(一)軍營部隊太陽能熱水工程系統概況

　　貴部隊，綜合考慮節能、環保因素，擬為營房進行太陽能集熱系統設計。具體條件及要求如下：

　　1、建筑屋面符合太陽能安裝條件。

　　2、該營房每天有300人左右用熱水。綜合各種因素，太陽能集熱系統在晴好天氣，需年平均日產熱水(不超55℃)約5000kg。

　　3、利用電加熱輔助加熱，保證全天候定時正常供熱水。

　　4、熱水主管道循環處理，保證一開就有熱水。

　　5、軍營部隊太陽能熱水工程系統設計達到智能、節能、使用方便。

　　(二)軍營部隊太陽能熱水工程系統設計及運行說明

　　1、軍營部隊太陽能熱水工程設計依據：

　　(1)、GB/T18713-2002《太陽能熱水系統設計、安裝及及工程驗收技術規范》

　　(2)、GBJ15-88《建筑給排水設計規范》

　　(3)、GB/T17581-1998《真空管太陽集熱器》

　　(4)、GB17-88《鋼結構設計規范》

　　(5)、BJ9-87《建筑載荷規范》

　　(6)、NY/T343-1998《家用太陽熱水器技術條件》

　　(7)、GB4272-92《設備及管道保溫技術條件》

　　(8)、GB4706.1-1998《家用和類似用途電器的安全通用要求》

　　(9)、GB/T12936-1991《太陽能熱利用術語》

　　(10)、GB/T18708-2002《家用太陽熱水系統熱性能試驗方法》

　　(11)、GB50057-94《建筑物防雷設計規范》

　　2、軍營部隊太陽能熱水工程系統集熱面積計算：

　　依據相關標準，選用AC=QW CW(tent-ti)f / JTηcd(1-ηL)

　　式中:

　　AC---直接系統集熱器采光面積m2

　　QW---日均用熱水量—5m3

　　tent----水箱內的設定需求用溫度--55℃

　　ti------水的初始溫度--15℃

　　CW----水的定壓比熱容--4.18KJ/(Kg.℃)

　　JT------當?shù)?工程地)集熱器采光面上的年平均日太陽輻照量;16.36MJ/m2

　　f-------太陽能保證率50%

　　ηcd----集熱器全日集熱效率50%

　　ηL----管路及貯水箱日損失率0.20

　　代入式中,得出需要集熱面積為:AC=63.88m2

　　3、軍營部隊太陽能熱水工程系統組成

　　(1)太陽能集熱器組選型和數量：依據系統集熱面積需求，經測算且取整，則需配置浩通產工程專用MB50G-φ58/1800集熱器組10組。折合集熱面積為66M2(MB50G-φ58/1800集熱器組每組集熱面積為6.6M2)，共計有φ58/1800全玻璃真空管500支，在晴好天氣情況下可年平均日產55℃左右熱水約5T。

　　(2)水箱規格及數量：根據用量總量和實際用水情況，選用1只5T熱水箱。用于太陽能集熱模塊循環集熱、供應熱水。

　　(3)輔助設備：在儲熱水箱內置9KW管式電加熱器5組。

　　(4)太陽能循環泵及熱水管道泵的規格及數量：根據太陽能集熱模塊的數量和實際布置情況需選用1臺熱水循環泵。

　　另供熱水主管道水循環處理需管道熱水泵一套。

　　(5)電磁閥規格及數量：根據供水總量，選用DN40冷水電磁閥1只，用于往熱水箱自動補水。

　　(6)太陽能循環管道：太陽能循環管道選用國標優質熱鍍鋅管。外做規范化保溫處理，另在電氣控制上還輔以低溫循環。

　　(7)智能控制系統：根據系統運行需求，設置智能控制系統1套。

　　以上設備組成太陽能集熱系統(含輔助加熱系統)，與供熱水管道及淋浴頭形成一套完整的集熱、供熱水系統。

軍營部隊太陽能熱水工程系統運行原理說明

　　4、軍營部隊太陽能熱水工程系統運行原理說明：

　　(1)系統太陽能循環水箱設有低水位、定時補冷水，水滿自動停止。低水位補水能保證充分利用太陽能的集熱所產生的熱水。定時補水是為了保證在白天上午某時將水箱注滿水，保證充分利用太陽能循環集熱。

　　(2)太陽能集熱系統通過控制系統實現溫差循環。即當集熱模塊與熱水箱之間的溫差達到設置溫差值(上限)時，熱水循環泵自動啟動，水在熱水箱與集熱模塊之間循環，隨之集熱模塊與熱水箱之間的溫差逐漸降低，當溫差達到設置溫差值(下限)時，水泵自動停止工作。循環往復，熱水箱里的水溫逐漸升高。

　　另，太陽能循環管道還采取低溫循環保護，與太陽能集熱循環共用熱水循環泵，以防冬季夜間太陽能循環管路凍堵。

　　(3)輔助電加熱為定時定溫加熱。即設定的時間里，若熱水箱的水溫未達到設置的洗浴熱水溫度要求，則電加熱自動啟動，給水輔助加熱。當水溫達到要求后，電加熱自動停止加熱。

　　(4)管道冷水處理采用定時定溫循環。即在設定的時間里，若供熱水管道里的水溫低于設定值時，回水管循環泵自動開啟，將熱供水主管道中冷水抽回熱水箱，從而保證一開就有熱水且節約水源。

　　此熱水系統采用全自動運行方式，顯示水溫、水位、無需專人看守，設計合理，安全可靠。

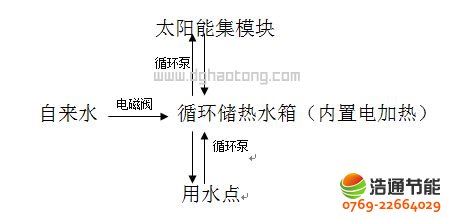

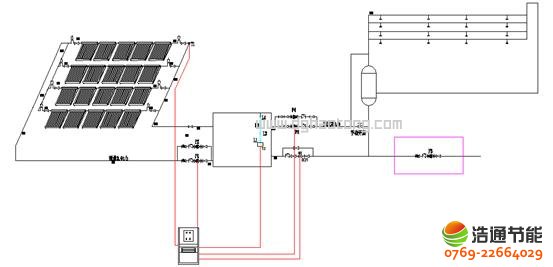

　　5、軍營部隊太陽能熱水工程系統運行示意圖：

軍營部隊太陽能熱水工程系統運行示意圖

　　6、軍營部隊太陽能熱水工程系統建設方幾點配合說明:

　　(1)水源進水管(DN50)且保證足夠水壓;

　　(2)自來水管，熱水下水管及回水管均送至水箱附近;

　　(3)電源至控制柜擺放處且保證足夠負荷，另控制柜至樓頂需預留穿線管。

　　(三)軍營部隊太陽能熱水工程系統運行經濟效益分析:

　　隨著社會經濟的不斷發展,能源需求不斷擴大,供求矛盾日益突出;常規能源煤、電力等不但價格大幅上漲,而且對環境污染也日益嚴重。為建設節約型社會惠及子孫后代,節能環保型能源—太陽能熱水器越來越被人們所認知并接受,使用領域不斷拓展,太陽能熱水器及熱水工程已被人們所廣泛接受,尤其熱水工程已經很多單位使用被證明是節能型的、環保型的綠色工程!

　　綜合工程地天氣情況分析,一年365天約有100天(含陰雨雪天及冬季折算)靠電能加熱35T(太陽能產水量)熱水。也就是說一年有265天可以靠太陽能系統集熱，不需電加熱!

　　每天用電將35T水加熱(溫升40℃),則耗電能為:5×1000×40÷860≈233(KW.h)

　　每KW.h電價按0.60元算,則每天電費為:233×0.60=139.80(元)

　　用太陽能一年則可節省(365-100)×139.80=37047.00元。

　　( 注：太陽能集熱系統的運行成本與電加熱的效率折算基本相抵。)

　　通過相比，3年左右節省下的電費就可收回太陽能集熱系統投資(含其它輔助設備)，而太陽能集熱系統的使用壽命可達15年左右!

　　(四)軍營部隊太陽能熱水工程設備主要材料說明及技術性能參數

　　1、太陽能集熱器

　　A、集熱器聯箱

　　(1)、聯箱內膽采用δ=0.7mm進口食品級SUS3042B不銹鋼板材，材質優、壽命長。采用先進的焊接工藝、不滲漏，產生的熱水可洗浴、燒開水、做飯及日常洗涮用。

　　(2)、外膽采用δ=0.4mm進口優質鍍鋁鋅板材，材料厚，材質好，美觀耐用。

　　(3)、聯箱內、外膽之間采用進口聚氨脂整體機械發泡保溫，泡層均勻、顆粒細、工藝獨特，保溫厚度達40㎜，保溫效果超群，使用壽命更長，能承受壓力，不易損壞。

　　(4)、硅膠圈采用優質硅橡膠材料制作，強度高、耐腐蝕、壽命長。

　　B、集熱器支架

　　支架采用優質熱鍍鋅角鋼現場焊接制作，外型美觀，強度高，耐腐蝕，壽命長。

　　C、真空集熱管

　　集熱管運用優良的太陽能選擇吸收膜層及高真空保溫技術，具有單向?qū)�熱性能佳、穩定性能好、吸收效率高、反射率低等優點。同時采用高硼硅玻璃，抗沖擊能力強，不易損壞。

　　附：全玻璃真空太陽集熱管規格及參數

型號	HT-1800
結構	全玻璃同軸雙層圓管
玻璃熱膨脹系數	3．3×10-6/0C
罩玻璃管的透射比	0．91
真空集熱管長度	1．8米
太陽選擇性吸收涂層	濺射漸變鋁-氮/鋁
太陽吸收比（AM1.5）	0.93
發射比(800C)	0.06
真空度	壓強≤5×10-2Pa
典型空曬溫度	2000C
熱損系數	≤0.85W(㎡0C)
抗冰雹能力	直徑25㎜冰雹沖擊不破損
耐壓	1M Pa

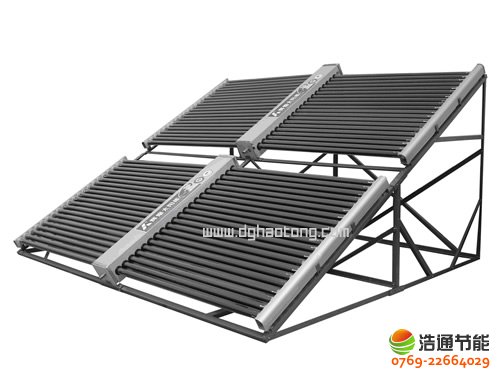

　　D、太陽能熱水工程集熱器組外觀圖(大樣圖)

軍營部隊太陽能熱水工程集熱器組外觀圖(大樣圖)

　　2、水箱

　　(1)、水箱內膽采用SUS3042B不銹鋼板材制作，材質優，壽命長。采用先進氬弧焊接工藝，不滲漏。

　　(2)、水箱外殼采用彩鋼板，模壓成形，美觀耐用。

　　(3)、水箱內、外膽之間采用優質成型保溫材料保溫，保溫厚度達60mm，保溫效果超群，使用壽命長，不易損壞。

　　3、水泵

　　水泵選用“威樂”品牌，該品牌水泵，使用壽命長，故障率低。

　　※ 水泵采用耐高溫、高壓、抗磨損的高強度機械密封

　　※ 電機內安裝熱保護器，防止電機燒毀

　　4、電磁閥

　　電磁閥選用浩通配套品牌產品，該品牌電磁閥，經實踐證明，使用壽命長，故障率低。

　　5、太陽能循環管道

　　太陽能循環管道、自來水上水管道等管道均選用國標優質熱鍍鋅管。外做規范化保溫處理。外形美觀，熱損小，使用壽命長。

　　6、智能控制系統

　　采用浩通專利技術，選用品牌工業儀表及名牌電器元件制作，配有漏電、接地、過載、短路等保護措施，故障率低，確保用電安全。

　　智能控制系統保證太陽能熱水系統智能化全自動運行，具有以下功能：

　　(1)實現水箱的實時水溫、水位顯示;

　　(2)實現水箱的低水位及高水位下的定時補水;

　　(3)實現太陽能集熱器組和熱水箱之間溫差循環。

　　(4)實現室外管道防凍循環;

　　(5)實現蒸汽定時定溫輔助加熱。以及定時供熱水。

　　(6)實現主熱水管道冷水自動循環處理。

　　※智能控制系統采用分立式設計，各種功能儀表獨立運行，互不影響，保證系統正常運行。

　　二、軍營部隊太陽能熱水工程設備清單——工程預算單(人民幣：元)

項次	項目名稱	規格	單位	數量	單價	金額
一	集熱器型式
	集熱器組	MB50G-φ58/1800	套	10	4600	46000.00
	集熱器底架及支架		套	10	800	8000.00
二	水箱配備
	熱水箱（含保溫）	5T	只	1	12000	12000.00
三	電加熱	9KW	組	5	500	2500
三	控制系統及泵閥
1	電纜電線及防護				3000	3000.00
2	太陽能熱水循環泵		只	1	1500	1500.00
3	電磁閥（含濾清器）	DN40	套	1	800	800.00
4	控制箱、控制元件		套	1	7500	7500.00
四	管道配件及保溫
1	管道、配件及保溫	DN40	米	120	60	7200.00
2	管道、配件及保溫	DN25	米	20	40	800.00
五	小  計					89300.00
六	運輸安裝費等（10%）					8930.00
七	稅收（4%）					3929.20
八	合  計					102159.20

說明:預算中管道及電線電纜報價僅限樓面部分。

　　三、軍營部隊太陽能熱水工程售后服務承諾書

　　工程售后服務承諾書

　　(一)軍營部隊太陽能熱水工程質量及施工安全承諾

　　1、我方所供貨物均符合國家頒布標準及本文件有關規定。

　　2、工程系統運行原理及集熱供熱水能力符合技術需求，質量達到良。

　　(二)軍營部隊太陽能熱水工程售后服務承諾

　　1、工程驗收結束，提供系統使用說明書及相關圖紙資料，并為建設方培訓系統操作維護人員;培訓為使用說明書及相關圖紙資料現場講解，并讓操作人現場操作演示，直到完全領會、掌握為止。

　　2、工程主機(太陽能集熱器)質保期為三年。

　　3、其余設備質保期均為一年。

　　4、在設備的整個使用周期內，我方將定期進行回訪以確保設備的正常運行和使用;我方對所售產品和工程提供365天全日制服務，如設備出現故障，在接到用戶的報修信息后，4小時響應，無特殊(或不可抗原因)情況，及時修復。

　　5、工程維修時，認真填寫維修記錄表，并請用戶簽字。

　　6、設立工程售后服務專線：0769-22664029、400-642-8850

　　7、在設備移交后五年內，都將提供本合同規定的產品備品備件，質保期內完全免費維護服務，質保期外僅收取零備件成本，且不高于本次成交的價格。

　　8、若我方停止生產某些備件時，將提前半年以上將停止生產的計劃書面通知甲方，使甲方有足夠的時間采購所需備件;在停止生產后，如甲方要求，我方將免費將備件的藍圖、圖紙和規格等提供給甲方。

　　四、軍營部隊太陽能熱水工程施工組織體系及工期進度

　　太陽能熱水工程施工組織體系及工期進度

　　1)太陽能熱水工程施工方法：

　　1、第一步先安裝并固定集熱器 2、安裝儲水箱并聯接系統管道

　　3、電器系統安裝 4、安裝集熱器真空管(電熱水鍋爐)

　　5、系統水壓試驗 6、電器系統調試

　　7、管道系統保溫 8、系統試運行及驗收

　　2)太陽能熱水工程技術措施：

　　1、系統見系統原理圖。

　　2、集熱器及水箱管道系統布置見系統平面布置圖。

　　3)太陽能熱水工程主要機械設備及人員構成：

　　主要機械設備有電焊機、切割機、電錘、手電鉆及水暖安裝工具。

　　4)太陽能熱水工程施工組織體系

　　總工程師

　　工程公司

　　施工部 質管部 辦事處

　　項目負責人 施工技術員 質檢員 售后服務

　　安裝班長

　　安裝工

　　質量保證體系：

　　安裝工自檢 質檢員檢驗 甲方檢驗并驗收

　　售后服務體系：

　　總部售后服務熱線 辦事處 售后服務人員

　　5)太陽能熱水工程工期進度安排及保證措施：

　　工程從物資進場到安裝、調試結束計劃合同工期為合同工期天(若遇陰、雨、雪天等無法施工的順延)。設項目負責兼技術員1名、安裝人員多人。

　　為了充分調動員工積極性，保證工期，現場嚴格履行公司的各項規章制度。保證現場管理科學，材料堆放合理，重要材料根據需要及時分批提前進場。

　　五、軍營部隊太陽能熱水工程系統驗收標準及驗收大綱

　　軍營部隊太陽能熱水工程系統驗收標準及驗收大綱

　　(一)軍營部隊太陽能熱水工程驗收標準為國家標準GB/T18713-2002熱水系統設計、安裝及工程驗收技術規范

　　(二)軍營部隊太陽能系統工程驗收大綱

　　1、適合范圍

　　太陽熱水工程系統的驗收，使系統達到設計的要求，保證系統運行質量，特制定規范，真誠實現為用戶服務的宗旨。

　　本標準規定了太陽熱水系統的檢驗項目。

　　本標準適用于浩通太陽能有限公司所有熱水系統的驗收。

　　2、檢驗項目

　　2.1系統組裝或安裝的驗收：

　　本驗收是為了保證系統的正常組裝和安裝，是將安裝的實際情況與系統的布置簡圖、系統管路圖和電氣線路圖進行對比。

　　2.1.1集熱器及水箱的驗收：

　　2.1.1.1集熱器的安裝是否正確，應做到集熱器與支架緊密貼合，真空管孔處與尾座相對應部分無偏斜，真空管固定可靠。

　　2.1.1.2支架安裝到位，無缺少螺栓、螺母現象且螺栓、螺母皆已緊固，支架無晃動現象。

　　2.1.1.3集熱器支架底部應做好基礎，采用混凝土基礎或橡膠板以防止破壞樓面防水層，當樓面會有積水時，以提高其耐腐蝕性。

　　2.1.1.4集熱器與支架應與建筑物進行可靠固定，采用鋼絲繩與膨脹掛鉤形式、預留鋼件與支架連接、通過連接將集熱器與建筑連接均可，保證在當?shù)刈畲箫L力的情況下，集熱器不會損壞。

　　2.1.1.5工程水箱應放置在建筑物的承重梁或承重墻等承重位置，且經校核該承重位置承載水箱是安全的。

　　2.1.1.6工程水箱應制作基礎，防止破壞建筑表面，常用基礎為混凝土基礎或鋼構基礎，具體以設計為準。

　　2.1.1.7組裝、安裝和基礎制作中所應用到的鋼材應考慮防腐要求，未經處理的鋼材應按設計要求進行消除焊渣、除銹、熱鍍鋅、刷防銹漆、銀粉漆等的處理。

　　2.1.1.8集熱器的擺放應朝向正南或正南偏西5°，可根據屋面朝向進行調整，具體以設計為準。

　　2.1.1.9集熱器應排列整齊，真空集熱管無損壞。

　　2.1.1.10集熱器排與排之間的距離應達到設計要求，避免陽光遮擋。

　　2.1.1.11外觀：表面應光潔平整、無裂紋、無劃傷、無飛邊、厚薄及色澤均勻。

　　2.1.2管路及配件、設備的驗收：

　　2.1.2.1管路及配件的材料應與設計要求一致，并與傳熱工質相容，內壁不能發生腐蝕。

　　2.1.2.2管路及配件應按照正確的方法聯接，靠螺紋連接應做到連接牢固、密封可靠、密封填充物不得裸漏在外，靠熱熔連接應做到連接牢固、密封可靠、無歪斜現象。

　　2.1.2.3管路的坡度應按設計要求進行安裝，一般沿工質流動方向向上有3‰～5‰的坡度。

　　2.1.2.4管路的安裝走向應做到橫平豎直，按設計要求對管路增加支撐及固定，其支撐用的支架應有足夠的強度和剛度，起到支撐管道重量、防止管道下垂彎曲的作用。

　　2.1.2.5在系統管路通過混凝土板和墻壁時，要結合設計要求及房屋結構，合理安排管路，正確選擇穿墻位置，并加裝穿墻套管。

　　2.1.2.6按設計要求容易發生故障的設備及附件兩端應采用法蘭式或者活接頭連接，以便維修更換。

　　2.1.2.7按設計要求，壓力表、流量計等安裝在便于觀察的地方，手動閥門應安裝在容易操作的地方。

　　2.1.2.8止回閥按設計要求安裝，一般安裝在豎向管道上且閥體上的箭頭方向應指向正確方向。

　　2.1.2.9排氣閥應選擇壓力較低的，按設計要求配置和安裝，應安裝在系統的高位處。

　　2.1.2.10電磁閥、壓力安全閥、過濾網、膨脹箱、換熱器等配件及設備應按廠家推薦方向或設計要求安裝。其中電磁閥兩端可按設計要求安裝旁路管道及手動閥，當其發生故障時用手動閥工作。

　　2.1.2.11泵應按廠家要求安裝，電源線的連接應使泵的走向正確，泵體應有良好的接地。

　　2.1.2.12泵應做好保溫及防雨、雪、防凍措施，功率較大的泵應用螺栓固定在支架上，并以減振喉、減振墊等方式進行減振，防止管路振動，系統出現故障。

　　2.2.2.13泵的進出水端應加手動閥，以便于進行流量調節。

　　2.1.3控制系統的驗收：

　　2.1.3.1溫度傳感器的定位和安裝應保證與被測部位有良好的熱接觸，溫度傳感器四周應進行良好的保溫。

　　2.1.3.2集熱器的溫度傳感器應按設計要求安裝在集熱器出水部位，可通過盲管安裝在集熱器內部或與出水嘴表面緊密接觸。

　　2.1.3.3工程水箱的溫度傳感器可安裝在盲管中或直接浸入水箱中。

　　2.1.3.4管路溫度傳感器可安裝在浸入傳熱工質的盲管中或緊貼在管路的外壁上。

　　2.1.3.5工程水箱的液位傳感器宜浸入在液體中，并注意使其避免進出水時產生假水位現象。

　　2.1.3.6控制系統中的控制柜，應按說明書要求放置在合適的環境位置，其安裝GB50171規定的要求。

　　2.1.3.7控制柜的安裝位置還應符合方便操作的要求，以便于接線和以后的維修。

　　2.1.3.8控制系統中電源引入線應符合要求，所有傳感線及控制線都應穿在線管中,穿線管走向應橫平豎直,可靠牢固,所有線的接頭部位都應連接可靠、牢固，并做好絕緣處理。

　　2.1.3.9 逐一檢查控制系統中的顯示、自動控制及手控制功能，保證各功能完整實現。

　　2.1.3.10檢查電伴熱帶的敷設及固定是否符合規定，電源線截面應滿足用電要求。

　　2.1.4保溫的驗收：

　　2.1.4.1保溫材料及保溫層厚度是否達到設計要求及使用要求。

　　2.1.4.2保溫應在試水后進行，保溫材料與管道及設備、配件是否貼合緊密，接縫處是否采取了避免熱損失的措施。

　　2.1.4.3保溫層是否牢固，外防護層(如膠帶、鋁箔等)，是否起到很好的防護作用，外防護層應做到光滑、平直、美觀。

　　2.1.4.4根據設計要求，個別工程保溫的外防護層采用鍍鋅鐵皮制作，接縫處朝下，應做到接縫緊密，表面平直、美觀。

　　2.1.1.5所有需保溫的設備及配件均需做好保溫處理。

　　2.2系統運行的驗收：

　　2.2.1管道的耐壓試驗

　　按要求對管道充水進行耐壓實驗，達到設計要求。

　　2.2.2水箱的容水試驗

　　檢查水箱容滿水后是否有變形，是否有泄漏，是否達到設計使用要求。

　　2.2.3集熱器的密封試驗

　　系統運行時，檢查集熱器是否有泄漏現象，集熱器與集熱器連接處是否泄漏。

　　2.2.4設備、配件等輔助設施的檢查

　　2.2.4.1水泵運轉是否正常，是否泄漏。

　　2.2.4.2電磁閥在開關過程中聲音是否正常，是否泄漏。

　　2.2.4.3止回閥工作是否正常，是否泄漏。

　　2.2.4.4排氣閥排氣是否正常，有無液體溢出。

　　2.2.4.5壓力安全閥能否自由打開和關閉，關閉時不應泄漏。檢查可單獨在通常壓力下進行。

　　2.2.4.6各種手動閥門運轉是否靈活，關閉是否嚴緊，能否達到設計要求，其它各種管件是否有損壞泄漏現象。

　　2.2.4.7若系統中有壓力表和流量計，檢查壓力及流量是否在正常的范圍內。

　　2.2.5保溫層檢驗

　　檢查所有部位的保溫，保溫層不能有浸濕和破損現象。

　　2.2.6控制系統的檢驗

　　2.2.6.1控制系統中所有溫度及液位的顯示是否正常。

　　2.2.6.2控制系統中所有的自動控制及手動控制在系統應用中是否正常。

　　2.2.6.3控制系統中所有的保護功能是否能正常工作。

　　2.2.7水質的檢驗

　　系統連續運行三日，其系統的水質應符合設計要求，不應有異味變色。

　　2.2.8熱性能檢驗

　　系統連續運行三日，其水量、溫升及輻射量三者關系應能達到設計要求。

　　2.3文件的檢驗：

　　2.3.1系統的設計文件

　　2.3.1.1系統的原理圖

　　2.3.1.2系統的施工圖

　　2.3.1.3系統的布置圖

　　2.3.1.4系統的管路圖和電路圖

　　2.3.1.5系統的使用說明(包括運行前、運行中注意事項，開啟使用和關閉停用的說明)。

　　2.3.1.6系統出現故障或危險時所應采取的措施。

　　2.3.1.7日常檢查和維護所應注意的事項，以及正常維護期間需要更換部件的清單。

　　2.3.2系統的驗收文件

　　2.3.2.1入場申請

　　2.3.2.2熱水系統工程施工組織方案

　　2.3.2.3材料報驗

　　2.3.2.4設備開箱檢查記錄

　　2.3.2.5管道壓力試驗

　　2.3.2.6設計變更單

　　2.3.2.7工作聯系函

　　2.3.2.8試運行驗收記錄

　　2.3.2.9竣工驗收報告

　　2.4培訓聯系等：

　　2.4.1使用單位是否有專人管理、維修該系統，并確認聯系人。

　　2.4.2管理人員是否接受了培訓，并會正常使用該系統。

　　2.4.3使用單位與當?shù)厥酆蠓��?wù)及總公司售后服務的聯系方式是否確認。

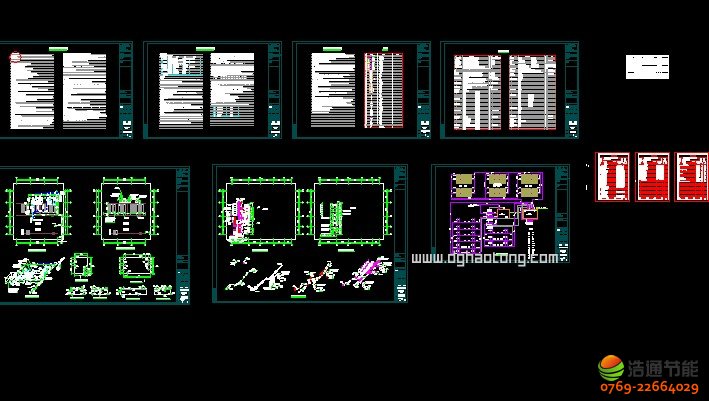

　　軍營部隊太陽能熱水工程系統設計方案圖
