空氣能熱水完工圖

序號	項目	方案配置	工程總價 (含17%增值稅)

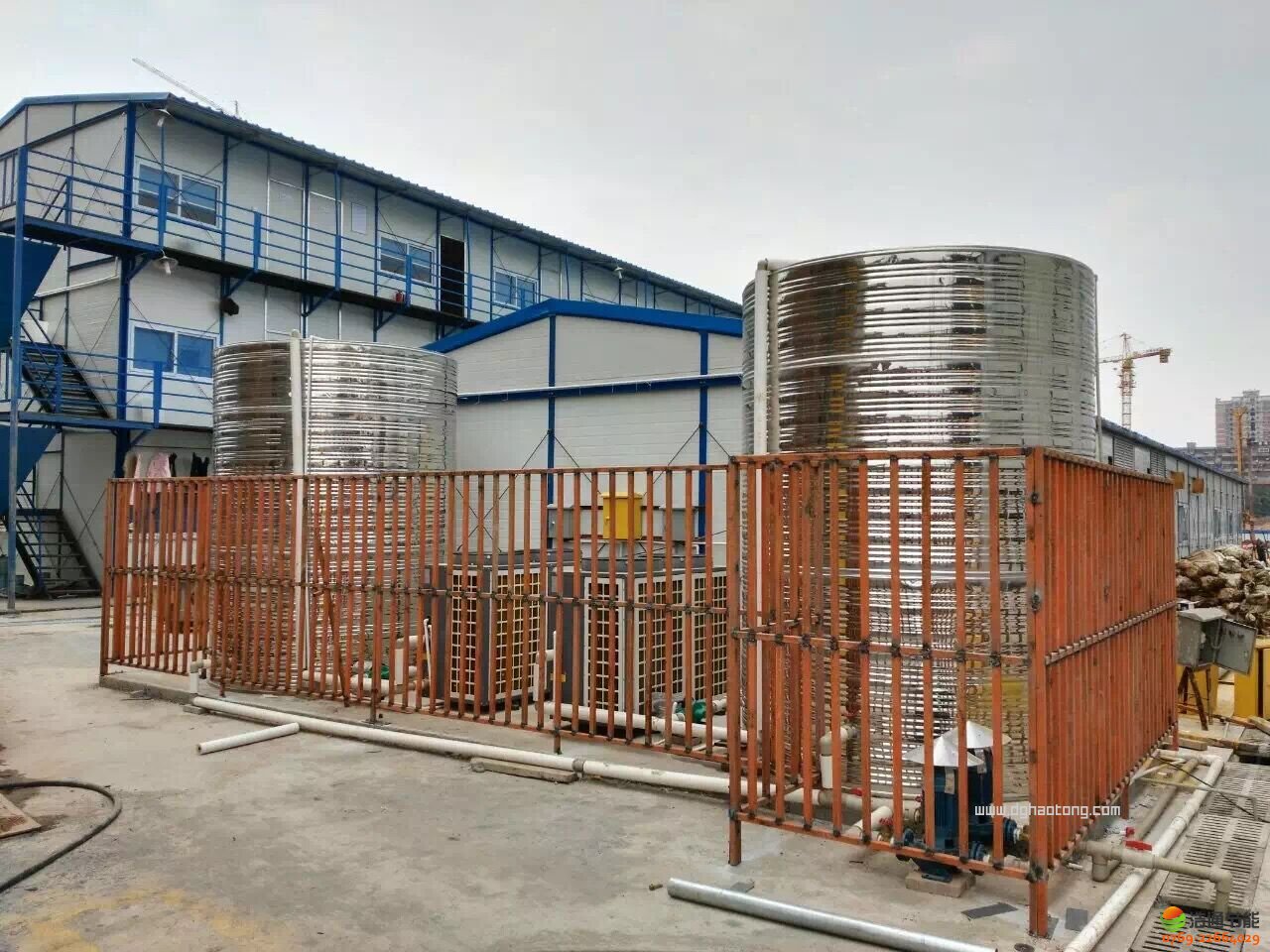

A	日供20噸熱水空氣能熱水設備	空氣能熱泵2臺KFXRS-33Ⅱ， 2個10m3不銹鋼保溫水箱及相關配套設施。	略
B	沖涼房供熱水	共22間沖涼房，材料全部由甲方提供， 乙方負責安裝。
工程優惠后總價（含17%增值稅）：略

　　A、日供熱水20噸空氣能熱水設備清單

　　一、 空氣能設備

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	高溫循環式	浩通	佛山	臺	2
1	規格：KFXRS-33Ⅱ
<二>	DN25Y型過濾器（黃銅）	正通	溫州	套	2
1	過濾冷水中雜質
<三>	不銹鋼保溫水箱：10m3	浩通	東莞	個	2
1	保溫:50㎜聚氨脂發泡保溫
2	內膽為SUS304 外殼為SUS202
<四>	進冷水電磁閥（DN-20）	博普	浙江	個	2
<五>	熱水增壓泵（40GD-30）	凌霄	廣東	臺	2
1	揚程:30M 流量:11.4m3/h
2	功率：2.2KW
<六>	熱泵循環泵（PH123EH）	威樂	河北	臺	2
1	揚程:5M 流量:11.4M3/H
2	功率：260W
<七>	水泵防雨帽子			個	4			鍍鋅板
<八>	電線及線管							國標民興牌 優質銅芯線
1	4芯屏蔽線			批	1
2	4平方電線			批	1
3	1.5平方線			批	1
4	1平方線			批	1
5	PVC線管、管件	聯塑	廣東	批	1
設備造價小計

　　二、運行控制智能系統

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	智能控制系統	浩通	東莞	套	2			具備有效的數字顯示，具有定時、溫度、水位、水壓回水全自動控制，且有漏電、超溫、缺水等保護裝置
運行控制智能系統造價小計

　　三、空氣能設備連接管材、管件、閥件

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	水管
1	PVCΦ25冷水管	聯塑	廣東	項	1
2	PPRΦ40熱水管	聯塑	廣東	項	1			聚氨酯發泡保溫管 內PPR外PVC
3	PPRΦ50熱水管	聯塑	廣東	項	1
<二>	PP-R管件、閥件	聯塑	廣東	項	1			彎頭、直通、外牙直通、內牙直通、活接、球閥、三通等
<三>	DN25-50銅閥件	奧德利	浙江	項	1
<四>	五金雜件			項	1
<五>	工程運輸費			項	1
<六>	安裝費			項	1			免費
熱泵設備連接管道小計
設備工程造價：人民幣略
說明：1、本報價含稅； 2、本報價未含主電源線、主冷水源； 3、22間沖涼房內的所有設備材料均由甲方提供，乙方只負責安裝。

A、日供熱水20噸空氣能熱水設備及安裝費，價格：略

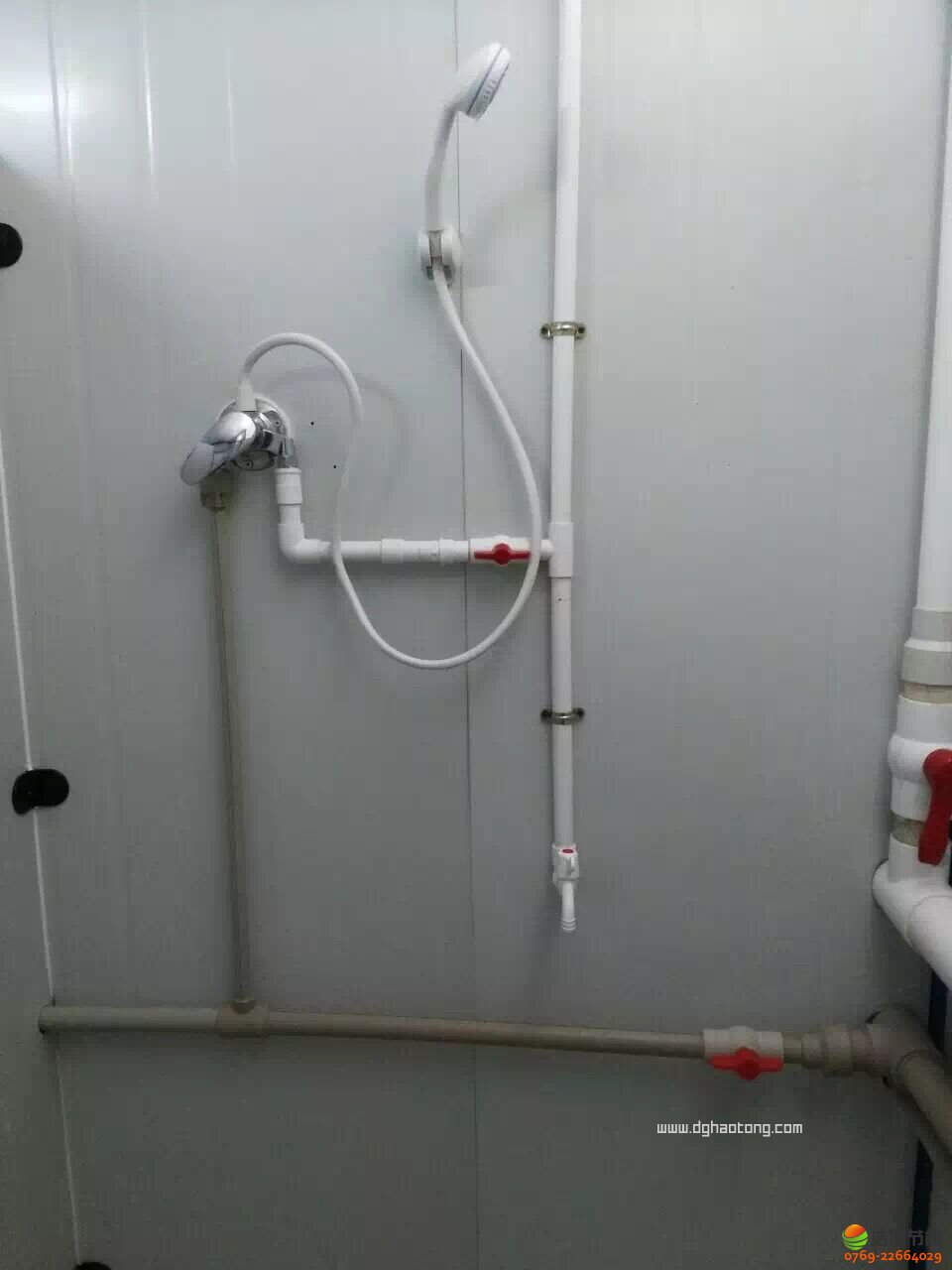

B、連接至沖涼房內的熱水管、回水管、花灑、水龍頭的安裝費，價格：略

工程優惠后總價(含17%增值稅)：略

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
